UV-Beleuchtung & Befestigungs-Set

Das Digitalmikroskop der Modellreihe VHX von KEYENCE überzeugt mit leistungsstarker Bildverarbeitung. Doch gerade bei UV-fluoreszierenden Materialien oder Sicherheitsdrucken stoßen die integrierten Weißlicht-LEDs der Objektive schnell an ihre Grenzen.

Für genau solche Anwendungen hat Falcon ultraflache UV-Ringbeleuchtungen in verschiedenen Größen entwickelt, die speziell für den geringen Arbeitsabstand zwischen Objektiv und Prüfling konzipiert sind. Der nahezu horizontale Lichteinfall sorgt dafür, dass selbst zentral liegende Strukturen zuverlässig ausgeleuchtet werden.

Zur flexiblen Ausrichtung der Beleuchtung in Laborumgebungen wurde ein universelles Befestigungs-Set entwickelt, das speziell auf unsere Falcon Ringbeleuchtungen abgestimmt ist. In der fluoreszenzbasierten Bildgebung kommt in der Regel ein Bandpassfilter zum Einsatz, um nur die relevanten Wellenlängen im Kamerabild sichtbar zu machen und gleichzeitig Fremdlicht zu unterdrücken.

Da die Objektive von Keyence – anders als klassische C-Mount-Optiken – kein Filtergewinde besitzen, verfügt unser Adapter über eine integrierte Filteraufnahme.

Das Befestigungs-Set ist jedoch nicht nur ausschließlich für UV-Ringbeleuchtungen geeignet. Es kann ebenso mit Beleuchtungen in anderen Wellenlängen kombiniert werden – etwa Infrarot-LEDs in Verbindung mit einem passenden IR-Bandpassfilter oder LEDs im sichtbaren Spektrum zusammen mit einem Polarisationsfilter um Reflexionen auf glänzenden Oberflächen zu eliminieren.

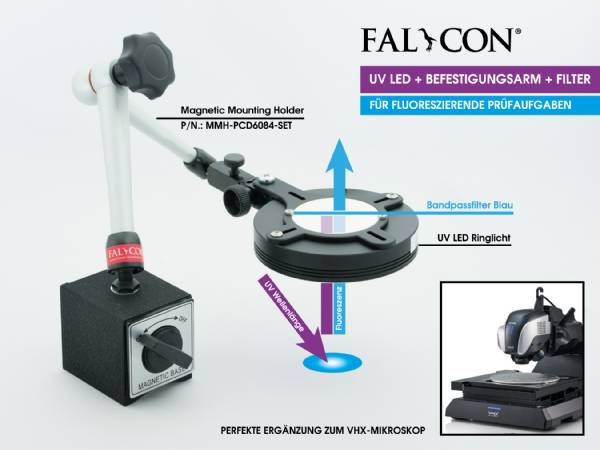

Das Set im Überblick:

• Halterung für Ringbeleuchtungen mit einem Lochabstand (P.C.D.) 60–84 mm
• Integrierte Aufnahme für Bandpass- oder Polarisationsfilter
• Flexibler Gelenkarm mit magnetischem Standfuß

Typische UV Anwendungen:

Kontrolle von Klebstoffauftrag, unsichtbaren Codierungen, Materialunterscheidung sowie Prüfung von Dichtungen und Beschichtungen.

Eingesetzte Komponenten:

• Beleuchtung: FLDR-i94-LA1-80DGR-UV24 (375 nm)
• Bandpassfilter: FBP470-D50
• Magnetische Befestigungshalterung SET: MMH-PCD6084-SET
