Dombeleuchtung

Dom-Beleuchtungen strahlen das Licht in eine Kuppel, welche dieses sehr homogen und diffus reflektiert. So ist die schattenfreie Ausleuchtung von unebenen oder gewölbten Prüfobjekten möglich. Die Dom-Beleuchtung wird in der Regel mit geringem Arbeitsabstand zum Prüfobjekt eingesetzt. Highpower-Varianten sind für extrem hohen Lichtbedarf verfügbar. Für rechteckige Prüfobjekte ist die Serie FFDQ in ähnlichen Eigenschaften verfügbar.

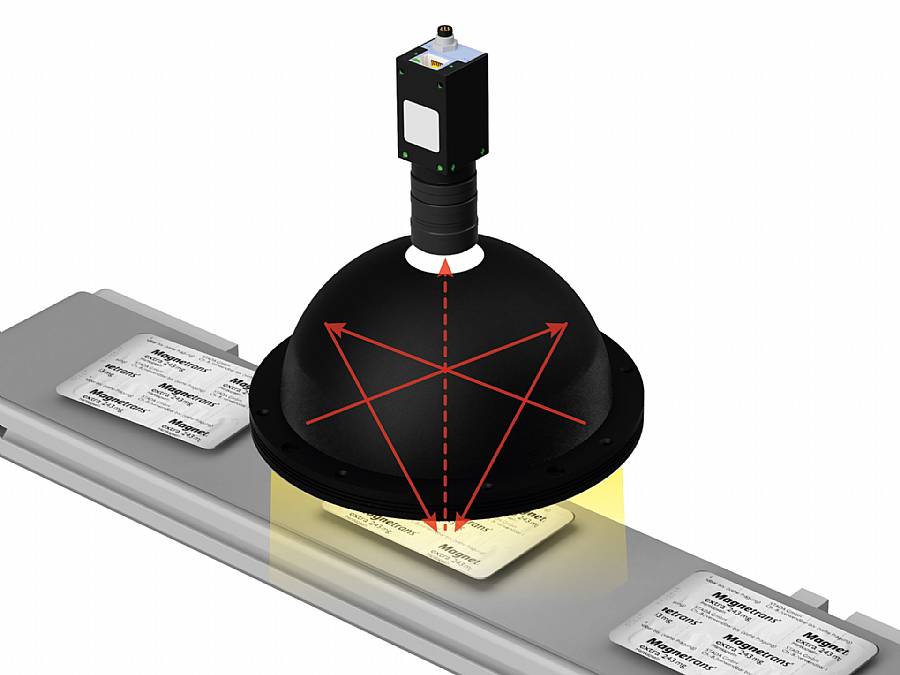

aufbau dombeleuchtung fldm
Anwendungsbeispiele

Spiegelnde Oberflächen, Unebene Oberflächen

Ausführungsvarianten
  • W, R, G, B, IR850, UV365, RGB
  • Material: Aluminium (Standard)
  • Mit Vorwiderstand oder ohne Vorwiderstand
  • Sonderlösungen: Segmentbeleuchtung
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Kabel in Wunschlänge

Hinweis

Bauartbedingt ergibt sich auf spiegelnden Bauteilen aufgrund des Kameraloches im Bildmittelpunkt ein dunklerer Bereich. Dieser kann jedoch durch den Einsatz einer zusätzlichen Koaxialbeleuchtung ausgeglichen werden.

Licht/Winkel: Dome

Gehäuseform:

Licht: Auflicht

Model Size Color Volt Watt Name PDF
FLDM-50 Ø50x40 mm White 24 V 4.80 W FLDM-i50-W PDF
Ø50x40 mm Green 24 V 4.80 W FLDM-i50-G PDF
Ø50x40 mm Blue 24 V 4.80 W FLDM-i50-B PDF
Ø50x40 mm SR 24 V 5.04 W FLDM-i50-SR24 PDF
Ø50x40 mm SR 12 V 5.04 W FLDM-i50-SR PDF
Ø50x40 mm IR 12 V 3.00 W FLDM-i50-IR PDF
Ø58x40 mm White 24 V 3.84 W FLDM-i50-4-W PDF
Ø58x40 mm Green 24 V 3.84 W FLDM-i50-4-G PDF
Ø58x40 mm Blue 24 V 3.84 W FLDM-i50-4-B PDF
Ø50x40 mm White 24 V 2.40 W FLDM-i50-HC180-W PDF
Ø50x40 mm Green 24 V 2.40 W FLDM-i50-HC180-G PDF
Ø50x40 mm Blue 24 V 2.40 W FLDM-i50-HC180-B PDF
FLDM-100 ** UPDATE FOLLOWS ** Ø130x64 mm White 24 V 7.20 W FLDM-Si100-W PDF
Ø130x64 mm IR 24 V 5.52 W FLDM-i100-IR24 PDF
Ø130x70 mm RGB 24 V 7.68 W FLDM-Si100-RGB PDF
Ø130x64 mm Green 24 V 2.88 W FLDM-i100-G-UPDATE-FOLLOWS PDF
Ø130x64 mm Blue 24 V 4.80 W FLDM-i100-B-UPDATE-FOLLOWS PDF
Ø130x64 mm Red 24 V 3.60 W FLDM-i100-R24-UPDATE-FOLLOWS PDF
FHDM-100 Ø130x64 mm White 24 V 19.20 W FHDM-Si100-W PDF
Ø130x64 mm Red 24 V 25.20 W FHDM-Si100-R24 PDF
Ø130x62 mm UV 24 V 48.00 W FHDM-Si100-UV24 PDF
Ø160x72 mm UV 24 V 48.00 W FHDM-Si100-UVW PDF
FLDM-150 ** UPDATE FOLLOWS ** Ø180x83 mm White 24 V 9.60 W FLDM-Si150-W PDF
Ø180x83 mm IR 24 V 7.20 W FLDM-i150-IR24 PDF
Ø180x88 mm RGB 24 V 7.68 W FLDM-Si150-RGB PDF
Ø180x87 mm Green 24 V 7.20 W FLDM-i150-G-UPDATE-FOLLOWS PDF
Ø180x87 mm Blue 24 V 7.20 W FLDM-i150-B-UPDATE-FOLLOWS PDF
Ø180x887 mm Red 24 V 4.80 W FLDM-i150-R24-UPDATE-FOLLOWS PDF
FHDM-150 180 mm White 24 V 42.00 W FHDM-Si150-W PDF
FLDM-200 ** UPDATE FOLLOWS ** Ø230x107 mm White 24 V 9.60 W FLDM-i200-W-UPDATE-FOLLOWS PDF
Ø230x107 mm Green 24 V 5.76 W FLDM-i200-G-UPDATE-FOLLOWS PDF
Ø230x107 mm Blue 24 V 9.60 W FLDM-i200-B-UPDATE-FOLLOWS PDF
Ø230x107 mm Red 24 V 7.20 W FLDM-i200-R24-UPDATE-FOLLOWS PDF
FHDM-200 Ø230x112 mm White 24 V 67.20 W FHDM-Si200-W PDF
Ø230x112 mm Green 24 V 67.20 W FHDM-Si200-G PDF
Ø230x112 mm Blue 24 V 67.20 W FHDM-Si200-B PDF
FLDM-250 ** UPDATE FOLLOWS ** Ø280x133 mm White 24 V 19.20 W FLDM-Si250-W PDF
Ø280x133 mm Green 24 V 7.20 W FLDM-i250-G-UPDATE-FOLLOWS PDF
Ø280x133 mm Blue 24 V 12.00 W FLDM-i250-B-UPDATE-FOLLOWS PDF
Ø280x133 mm Red 24 V 8.40 W FLDM-i250-R24-UPDATE-FOLLOWS PDF
FHDM-250 Ø280x138 mm White 24 V 67.20 W FHDM-Si250-W PDF
Ø280x138 mm Green 24 V 67.20 W FHDM-Si250-G PDF
Ø280x138 mm Blue 24 V 67.20 W FHDM-Si250-B PDF
FLDM-380 ** UPDATE FOLLOWS ** Ø380x185 mm White 24 V 32.40 W FLDM-i380-W-UPDATE-FOLLOWS PDF
Ø380x185 mm Green 24 V 32.40 W FLDM-i380-G-UPDATE-FOLLOWS PDF
Ø380x185 mm Blue 24 V 32.40 W FLDM-i380-B-UPDATE-FOLLOWS PDF
FLDM-380-LA1 Ø380x187 mm Green 24 V 29.52 W FLDM-i380-LA1-G PDF
Ø380x187 mm Blue 24 V 49.20 W FLDM-i380-LA1-B PDF
Ø380x187 mm White 24 V 49.20 W FLDM-i380-LA1-W PDF
FFDQ-52 100x100x41,5 mm White 24 V 7.68 W FFDQ-i52-W PDF
100x100x41,5 mm Green 24 V 7.68 W FFDQ-i52-G PDF
100x100x41,5 mm Blue 24 V 7.68 W FFDQ-i52-B PDF
FFDQ-100 148x148x41,5 mm White 24 V 17.28 W FFDQ-i100-W PDF
148x148x41,5 mm Green 24 V 17.28 W FFDQ-i100-G PDF
148x148x41,5 mm Blue 24 V 17.28 W FFDQ-i100-B PDF
148,0x148,0x41,5 mm White 24 V 17.28 W FFDQ-i100-4-W PDF
148,0x148,0x41,5 mm Green 24 V 17.28 W FFDQ-i100-4-G PDF
148,0x148,0x41,5 mm Blue 24 V 17.28 W FFDQ-i100-4-B PDF
FFDQ-150 198x198x41,5 mm White 24 V 23.04 W FFDQ-i150-W PDF
198x198x41,5 mm Green 24 V 23.04 W FFDQ-i150-G PDF
198x198x41,5 mm Blue 24 V 23.04 W FFDQ-i150-B PDF
198x198x41,5 mm White 24 V 23.04 W FFDQ-i150-4-W PDF
198x198x41,5 mm Green 24 V 23.04 W FFDQ-i150-4-G PDF
198x198x41,5 mm Blue 24 V 23.04 W FFDQ-i150-4-B PDF
198x198x41,5 mm Red 24 V 13.44 W FFDQ-i150-4-R24 PDF
FFDQ-200 258,6x246x42 mm White 24 V 28.80 W FFDQ-i200-W PDF
258,6x246x42 mm Green 24 V 28.80 W FFDQ-i200-G PDF
258,6x246x42 mm Blue 24 V 28.80 W FFDQ-i200-B PDF
258,6x246x42 mm SR 24 V 19.20 W FFDQ-i200-SR24 PDF
258,6x246x42 mm IR 24 V 16.80 W FFDQ-i200-IR24 PDF
258,6x246x42 mm UV 24 V 17.28 W FFDQ-i200-UV24 PDF
248,0x248,0x41,5 mm White 24 V 28.80 W FFDQ-i200-4-W PDF
248,0x248,0x41,5 mm Green 24 V 28.80 W FFDQ-i200-4-G PDF
248,0x248,0x41,5 mm Blue 24 V 28.80 W FFDQ-i200-4-B PDF
