LIC-TRG1 Steuerung

Schnell - Universal - Günstig

Kompakte Steuerung für Dauer-, Schalt- und Strobebetrieb (Overdrive)
Strobelimit aktivierbar (10ms) für sicheres Überblitzen
Schnelle Reaktionszeit für kurze Trigger
Unterstützt TTL-Triggerung (+3V bis +12V)
Betrieb mit 12–48V LED-Beleuchtungen
Robustes, leichtes Gehäuse – ideal für den Einbau bei beengtem Platzangebot

Die LIC-TRG1 ist eine leistungsfähige und kompakte Blitzsteuerung für industrielle Beleuchtungen. Diese kann mit einer Spannungsversorgung von 12–48V Beleuchtungen sowohl im Dauerbetrieb als auch im Trigger- und Strobemodus steuern. Für sicheres Überblitzen lässt sich ein Strobelimit aktivieren und auf 10ms begrenzen.

Die Steuerung verfügt am Ein- und Ausgang über einen vierpoligen M8-Stecker. Durch den am Eingang verbauten Optokoppler liegt zudem eine galvanische Trennung zwischen Stromversorgung und Signal vor. Alternativ kann im TTL-Modus mit einer Spannung zwischen +3 bis +12 V getriggert werden. In beiden Fällen zeichnet sich der LIC-TRG1 durch sehr schnelle Reaktionszeiten aus.

LIC-TRG1

Elektrische Eigenschaften
LED Ausgang	1 Kanal
Trigger Eingang	1 Kanal
Funktion	Continuous / Trigger / Strobe
Strobe limit	10ms
Spannungsversorgung (Vin Led)	12–48 VDC
Ausgangsstrom (Dauerbetrieb)	3 A
Ausgangsstrom (Blitzbetrieb)	6 A (10% duty cycle)
Trigger Spannung C/S	3–24 V / 3–48 V
Einschaltverzögerung	< 5 µs
Setup Mode	DIP-Switch
Mechanische Eigenschaften
Abmessungen (L × B × H)	54 × 33 × 20 mm
Gewicht	52 g
Anschluss	2× M8 4-Pin Connector
Umgebungs-Eigenschaften
Betriebstemperatur	0 – 40°C
Lagertemperatur	0 – 60°C
IP Schutzklasse	IP40

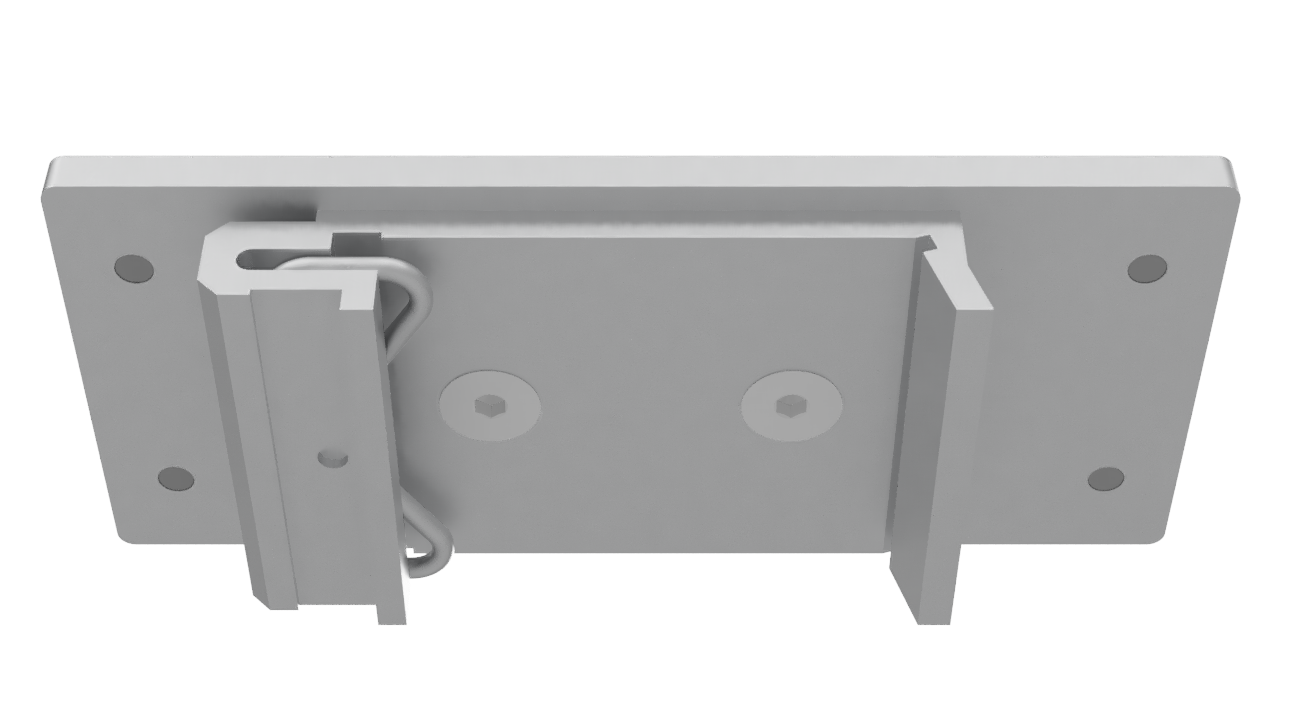

Hutschienenadapter Kit / DIN-Rail Adapter Kit

Das Hutschienenadapter Kit ermöglicht die einfache und sichere Montage des LIC-TRG1 Controllers auf eine Standard-DIN-Schiene (35mm). Es ist ideal geeignet für den Einsatz in Schaltschränken und industriellen Umgebungen.

Artikelnummer:6-TRG1-H
Kompatibilität: LIC-TRG1 Steuerung
Montage: Für 35mm DIN-Schiene (EN 60715)
Lieferumfang: Halterung, 4x Befestigungsschrauben
Material: Aluminium

Zeichnung ansehen (PDF)

Kompatibel mit den gängigen Kamerasystemen:

Allied Vision (AVT)

Baumer / VeriSens

Basler

Cognex

IDS Imaging

Sensopart

Keyence / SPS

und viele weitere

*Individuelle Anschlussbeispiele erhalten Sie auf Anfrage – wir beraten Sie gerne zur Integration.
