LUCON®2 Blitzsteuerung

Modularer Lichtcontroller mit bis zu 16 Kanälen

Ströme von bis zu 20 A pro Modul
Anpassung der Lichtintensität
Flexibilität durch modularen Aufbau
Konfiguration über integrierte Webseite
Ethernet und serielle Schnittstelle
integrierte Fehlererkennung

Der modulare LUCON® 2 Lichtcontroller verfügt über eine Konstantstromquelle, die in 0,1-mA-Schritten einstellbar ist – vollkommen unabhängig je Kanal. Dadurch kann eine beliebige Kombination von LED-Beleuchtungen parallel betrieben werden, unabhängig davon, ob sie einen Vorwiderstand besitzen oder nicht.

Weitere Vorteile des LUCON® 2 Lichtcontrollers sind Ausgangsströme von bis zu 20 A pro Kanal, eine maximale Versorgungsspannung von 48 V, eine Ethernet-Schnittstelle für schnelle Kommunikation, eine integrierte grafische Web-Oberfläche zur Konfiguration sowie optisch entkoppelte Trigger-Schnittstellen.

Das System besteht aus einem Master-Modul und ist auf bis zu 15 Slave-Module erweiterbar. Der Master übernimmt Kommunikation und Stromversorgung, während die Slaves eigenständig agieren und jeweils eine zusätzliche Beleuchtungseinheit steuern. Für die Ansteuerung eines einzelnen Kanals ist lediglich der Master erforderlich.

Angebot anfordern Technische Anfrage

LUCON® 2

	LUCON® 2 Master	LUCON® 2 Slave
Elektrische Eigenschaften
Article Number	00039600	00039601
Supply Voltage (V_IN)	12 to 48 V_DC
Output Voltage (V_OUT)	0.7 V_DC to (V_IN - 2) V_DC
Output Power	Up to 3 A continuous¹⁾ or up to 20 A pulsed
Output Step Resolution	0.1 mA (1–50 mA) 0.5 mA (50.5–100 mA) 1 mA (101–500 mA) 5 mA (505–1500 mA) 10 mA (1510–3000 mA) 25 mA (3025–10000 mA) 50 mA (10050–20000 mA)
Trigger Input	High-Level: 3–24 V Low-Level: 0–1.4 V max. 30 V / 10 mA
Trigger Output	Open Collector, max. 30 V / 50 mA
Interface	RS232 @ 57600bps RJ45 @ UDP (with config website)
Flash Duration	0.005 – 59000 ms
Switch-on Delay	0.023 – 59000 ms
Mechanische Eigenschaften
Installation	35 mm DIN top-hat rail, EN50022; cooling slots upwards
Dimensions (W × D × H)	22.6 × 92 × 99 mm
Weight	130 g	106 g
Umgebungs-Eigenschaften
Operating Temperature	0°C – 50°C
Overtemperature Shutdown	80°C

Modulares System

Das modulare Design der LUCON®2 Lichtcontroller-Serie ermöglicht hohe Flexibilität und lässt sich individuell anpassen. Die Module kommunizieren über ein eigenes Bussystem, wobei jede Konfiguration im Modul selbst gespeichert wird – ein Tausch ist im spannungslosen Zustand jederzeit möglich.

Zur Adressierung besitzt jedes Modul einen Drehkodierschalter an der Front. Der Master erhält die Adresse 1, die Slaves werden von 2–16 durchnummeriert.

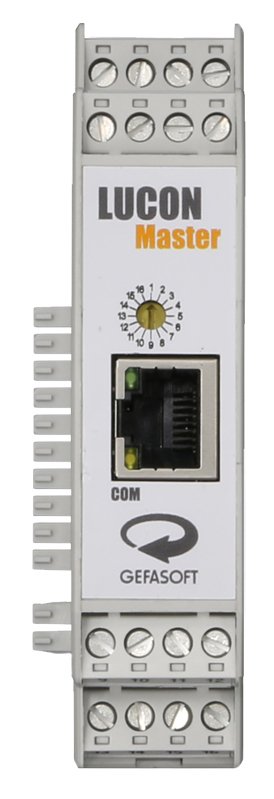

Master-Modul

Kombiniert Kommunikations- und Leistungseinheit. Dient als Schnittstelle zum PC und versorgt bis zu 15 Slaves über den Bus.

1 integrierter Kanal für Beleuchtung
Externe Versorgung nur am Master notwendig
Bis 20A Strom, min. 5µs Puls, Trigger I/O

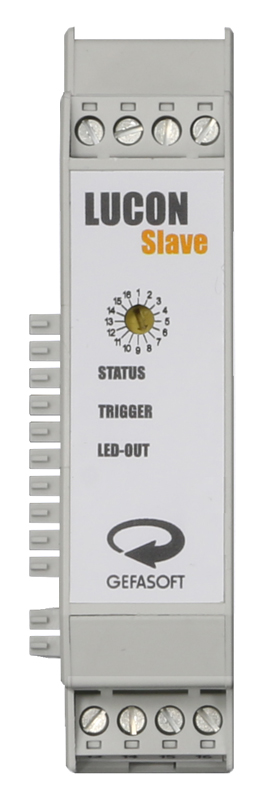

Slave-Modul

Enthält nur die Leistungseinheit. Konfiguration und Stromversorgung erfolgen über den Master.

Eigene Regelung von Strom und Spannung
Lokale Konfigurationsspeicherung
Unabhängige Trigger-Ein- und Ausgänge
Ein Slave-Modul je zusätzlicher Beleuchtung

Sie benötigen mehr? Das modulare Konzept erlaubt maßgeschneiderte Lösungen:

Höherer Strombedarf
Weitere Schnittstellen (z.B. CAN, EtherCAT)
Spezielle Sonderfunktionen

Kontaktieren Sie uns jetzt – wir beraten Sie gerne persönlich!

Kontaktformular

LUCON® 2

	LUCON® 2 Master	LUCON® 2 Slave
Elektrische Eigenschaften
Article Number	00039600	00039601
Supply Voltage (V_IN)	12 to 48 V_DC
Output Voltage (V_OUT)	0.7 V_DC to (V_IN - 2) V_DC
Output Power	Up to 3 A continuous¹⁾ or up to 20 A pulsed
Output Step Resolution	0.1 mA (1–50 mA) 0.5 mA (50.5–100 mA) 1 mA (101–500 mA) 5 mA (505–1500 mA) 10 mA (1510–3000 mA) 25 mA (3025–10000 mA) 50 mA (10050–20000 mA)
Trigger Input	High-Level: 3–24 V Low-Level: 0–1.4 V max. 30 V / 10 mA
Trigger Output	Open Collector, max. 30 V / 50 mA
Interface	RS232 @ 57600bps RJ45 @ UDP (with config website)
Flash Duration	0.005 – 59000 ms
Switch-on Delay	0.023 – 59000 ms
Mechanische Eigenschaften
Installation	35 mm DIN top-hat rail, EN50022; cooling slots upwards
Dimensions (W × D × H)	22.6 × 92 × 99 mm
Weight	130 g	106 g
Umgebungs-Eigenschaften
Operating Temperature	0°C – 50°C
Overtemperature Shutdown	80°C

Documentation

CAD Files

Firmware

Specification

SDK

SDK for C/C# (Ver. 1.0.2)

Kompatibel mit den gängigen Kamerasystemen:

Allied Vision (AVT)

Baumer / VeriSens

Basler

Cognex

IDS Imaging

Keyence / SPS

Lucid

Sensopart

und viele weitere

*Individuelle Anschlussbeispiele erhalten Sie auf Anfrage – wir beraten Sie gerne zur Integration.
