Analoge & Digitale Netzteile
PSA (Power Supply Analog) dienen als Spannungsversorgung für 1-4 LED-Lichtquellen (Einfache Version einer Konstantspannungsquelle) PSD (Power Supply Digital) haben einen digitalen Steurereingang für 1-2 Lichtquellen, Intensitätssteuerung durch PC oder Kamera ist möglich. Standardprodukt für viele Anwendungen, Konstantspannungsquelle.
Mit analogem Steuereingang

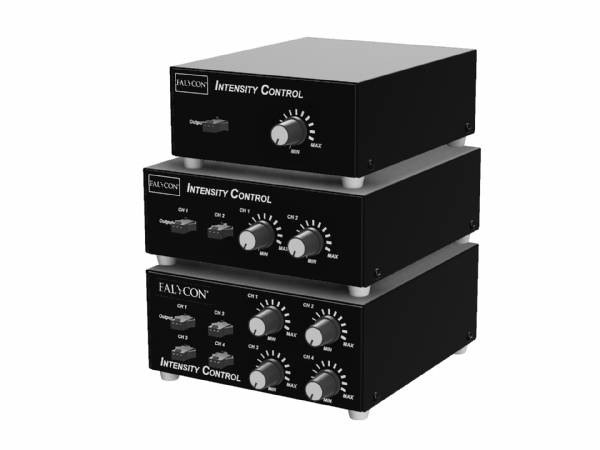

Die Spannungsversorgungen der Serie PSA sind die einfachste Variante um FALCON-Beleuchtungen anzusteuern. Über einen Schuko-Stecker wird die PSA rückseitig an das 230V-Netz angeschlossen. Auf der Vorderseite sind je nach Ausführung bis zu 4 in der Intensität regelbare Ausgänge, mit dem bei FALCON standardmäßigen JST-Anschluss, verfügbar. Die Regelung ist über 120 kHz Pulsweitenmodulation realisiert, welche flimmerfreie Kameraaufnahmen garantiert.
| Modell | Ausgangsspannung | Eingangsleistung | Ausgangsleistung (gesamt) | Kanal | Max. Belastung pro Kanal | Ausgangsanschluss |
Single channel unit |
||||||
| PSA-1-12V/25 W | 12 V | AC 110-240V | 25 W | 1 | 25 W | JST SMP-02V |
| PSA-1-24V/25 W | 24 V | AC 110-240V | 25 W | 1 | 25 W | JST SMP-03V |
| PSA-1-42V/60 W | 42 V | AC 110-240V | 60 W | 1 | 60 W | JST SMP-03V |
Dual channel unit |
||||||
| PSA-2-12V/24V/25 W | 12V / 24 V | AC 110-240V | 25 W | 2 | 25 W | JST SMP-03V |
| PSA-2-12V/24V/60 W | 12V / 24 V | AC 110-240V | 60 W | 2 | 40 W | JST SMP-03V |
| PSA-2-12V/25 W | 12 V | AC 110-240V | 25 W | 2 | 25 W | JST SMP-02V |
| PSA-2-24V/25 W | 24 V | AC 110-240V | 25 W | 2 | 25 W | JST SMP-03V |
| PSA-2-24V/60 W | 24 V | AC 110-240V | 100 W | 2 | 40 W | JST SMP-03V |
| PSA-2-24V/100 W | 24 V | AC 110-240V | 100 W | 2 | 50 W | JST SMP-03V |
Four channel unit |
||||||
| PSA-4-24V/100 W | 24 V | AC 110-240V | 100 W | 4 | 50 W | JST SMP-03V |
Mit digitalem und analogem Steuereingang
Die Spannungsversorgung der Serie PSD ist eine Erweiterung der PSA-Serie. Zusätzlich zur Intensitätsregelung über 120 kHz Pulsweitenmodulation bietet die PSD-Serie die Möglichkeit über eine RS232-Schnittstelle mit anderen Geräten zu kommunizieren und so eine Softwaresteuerung umzusetzen. Des weiteren kann die PSD-Serie Triggersignale verarbeiten und so Beleuchtungen mit einer Kamera synchronisieren oder gar als Strobe-Unit Beleuchtungen synchron zur Kamera überblitzen. Ideal für den Einsatz im Testlabor.
Programming sample (Visual C++) (3 MB)
FALCON.exe (8 Kb)
| Modell | Beschreibung | Volt | Watt (total) |
Input Power Supply |
Output Connector |
Single channel unit |
|||||
| PSD1256-12V/25 W | 1x256 steps digital control | 12 V | 25 W | AC 100-240 V | SMP-02V X1 |
| PSD1256-24V/25 W | 1x256 steps digital control | 24 V | 25 W | AC 100-240 V | SMP-03V X1 |
Dual channel unit |
|||||
| PSD2016-24V/25 W | 2x digital control | 24 V | 25 W | AC 100-240 V | SMP-03V X2 |
| PSD2016-24V/60 W | 2x digital control | 24 V | 60 W | AC 100-240 V | SMP-03V X2 |
Strobe unit |
|||||
| PSD2016S-24V/25 W | Strobe light, 2x16 steps digital control | 24 V | 25 W | AC 100-240 V | SMP-03V X2 |
| PSD2016S-48V/25 W | Strobe light, 2x16 steps digital control | 48 V | 25 W | AC 100-240 V | SMP-03V X2 |
| PSD1256S-24V/60 W | Strobe light, 1x256 steps digital control | 24 V | 60 W | AC 100-240 V | SMP-03V X1 |
| PSD1256S-48V/60 W | Strobe light, 1x256 steps digital control | 48 V | 60 W | AC 100-240 V | SMP-03V X1 |
