Gewinkelte runde Dunkelfeldbeleuchtung

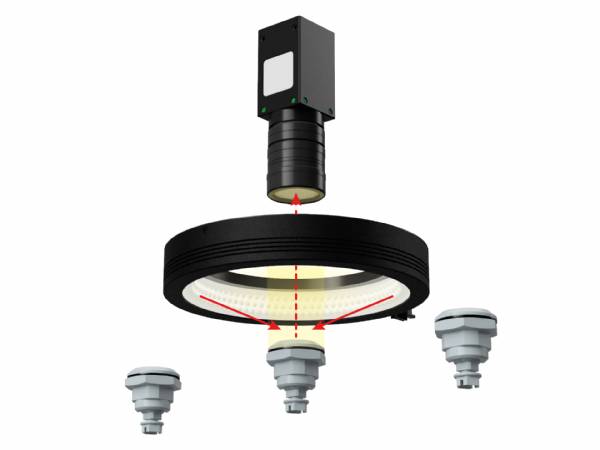

Die FLDR-LA3-Serie ist den Dunkelfeld-Beleuchtungen zuzuordnen. Ihre LEDs sind, je nach Beleuchtungsgröße, in einem Winkel zwischen 60° und 75° zur Horizontalen angebracht. Die Dunkelfeldbeleuchtung sollte dabei sehr nah über der Oberfläche des zu prüfenden Bauteils positioniert werden. Der flache Abstrahlwinkel ermöglicht die Ausleuchtung von Objekten, ohne eine Totalreflexion in Richtung der Kamera zu erzeugen. An Kanten, Kratzern oder Gravuren hingegen, wird das Licht direkt zum Sensor der Kamera geworfen. Auf Grund der enormen Beleuchtungsstärke in Kombination mit dem flach ausgestrahlten und breit gestreuten Licht, ist die FLDR-LA3-Serie sehr flexibel einsetzbar.

Anwendungsbeispiele

Die LA3 kann gleichzeitig zur Kanteninspektion und auch zur Inspektion der Oberfläche eingesetzt werden. Außerdem eignet sich die LA3 zur Überprüfung von Kratzern und Rissen transparenter Bauteile im Durchlicht. Aufgrund der flachen Bauhöhe, findet die Dunkelfeldbeleuchtung hervorragend im Bereich der Mikroskopie ihren Einsatz.

Ausführungsvarianten
  • Farben: W, SR, G, B, IR875, UV375, UV400, RGB
  • Schutzklasse: Standard IP30, lieferbar ist bis IP67
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
  • Sonderlösungen: Segmentbeleuchtung
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Befestigungen
  • Diffusor
  • Kabel in Wunschlänge

Licht/Winkel: Dunkelfeld gewinkelt

Gehäuseform:

Licht: Auflicht

Model Size Color Volt Watt Name PDF
FHDR-45-LA3 Ø 45x18 mm UV 24 V 2.88 W FHDR-Si45-LA3-UV24-400 PDF
FLDR-49-LA3 Ø 49x19 mm White 24 V 3.36 W FLDR-i49-LA3-W PDF
Ø 49x19 mm Green 24 V 3.36 W FLDR-i49-LA3-G PDF
Ø 49x19 mm Blue 24 V 3.36 W FLDR-i49-LA3-B PDF
Ø 49x19 mm SR 24 V 2.88 W FLDR-i49-LA3-SR24 PDF
Ø 49x19 mm IR 24 V 1.80 W FLDR-i49-LA3-IR24 PDF
Ø 49x19 mm UV 24 V 2.40 W FLDR-Si49-LA3-UV24 PDF
Ø 49x19 mm UV 24 V 2.40 W FLDR-Si49-LA3-UV24-400 PDF
FHDR-49-LA3 Ø 49x19 mm UV 24 V 16.80 W FHDR-Si49-LA3-UV24-400 PDF
FLDR-74-LA3 Ø 74x19 mm White 24 V 6.24 W FLDR-i74-LA3-W PDF
Ø 74x19 mm White 12 V 7.20 W FLDR-i74-LA3-W12 PDF
Ø 74x19 mm Green 24 V 6.24 W FLDR-i74-LA3-G PDF
Ø 74x19 mm Green 12 V 7.20 W FLDR-i74-LA3-G12 PDF
Ø 74x19 mm Blue 24 V 6.24 W FLDR-i74-LA3-B PDF
Ø 74x19 mm Blue 12 V 7.20 W FLDR-i74-LA3-B12 PDF
Ø 74x19 mm SR 24 V 5.76 W FLDR-i74-LA3-SR24 PDF
Ø 74x19 mm SR 12 V 6.48 W FLDR-i74-LA3-SR PDF
Ø 74x19 mm IR 24 V 3.60 W FLDR-i74-LA3-IR24 PDF
Ø 74x19 mm IR 12 V 3.90 W FLDR-i74-LA3-IR PDF
Ø 74x19 mm UV 24 V 4.80 W FLDR-i74-LA3-UV24-375 PDF
Ø 74x19 mm UV 24 V 4.80 W FLDR-i74-LA3-UV24-400 PDF
Ø 90 x 25 mm White 24 V 6.24 W FLDR-i74-LA3-IP55-W PDF
Ø 90 x 25 mm Green 24 V 6.24 W FLDR-i74-LA3-IP55-G PDF
Ø 90 x 25 mm Blue 24 V 6.24 W FLDR-i74-LA3-IP55-B PDF
Ø 90 x 25 mm UV 24 V 7.20 W FLDR-i74-LA3-IP55-UV24 PDF
Ø 85x25 mm White 24 V 6.24 W FLDR-i74-LA3-IP67-W PDF
Ø 85x25 mm Green 24 V 6.24 W FLDR-i74-LA3-IP67-G PDF
Ø 85x25 mm Blue 24 V 6.24 W FLDR-i74-LA3-IP67-B PDF
Ø 80x28 mm White 24 V 5.76 W FLDR-i74-LA3-4-W PDF
Ø 80x28 mm Green 24 V 5.76 W FLDR-i74-LA3-4-G PDF
Ø 80x28 mm Blue 24 V 5.76 W FLDR-i74-LA3-4-B PDF
Ø 74x19 mm White 24 V 4.80 W FLDR-Si74-LA3-W PDF
Ø 74x19 mm Green 24 V 4.80 W FLDR-Si74-LA3-G PDF
Ø 74x19 mm Blue 24 V 4.80 W FLDR-Si74-LA3-B PDF
Ø 74x19 mm Red 24 V 6.72 W FLDR-Si74-LA3-R24 PDF
FHDR-74-LA3 Ø 74x19 mm White 24 V 42.00 W FHDR-Si74-LA3-W PDF
Ø 74x19 mm Green 24 V 42.00 W FHDR-Si74-LA3-G PDF
Ø 74x19 mm Blue 24 V 42.00 W FHDR-Si74-LA3-B PDF
Ø 74x19 mm IR 24 V 2.40 W FLDR-Si74-LA3-IR24 PDF
FLDR-100-LA3 Ø 115x22 mm White 24 V 13.92 W FLDR-i100-LA3-W PDF
Ø 115x22 mm Green 24 V 13.92 W FLDR-i100-LA3-G PDF
Ø 115x22 mm Blue 24 V 13.92 W FLDR-i100-LA3-B PDF
Ø 115x22 mm SR 24 V 12.96 W FLDR-i100-LA3-SR24 PDF
Ø 115x22 mm SR 12 V 14.40 W FLDR-i100-LA3-SR PDF
Ø 115x22 mm IR 24 V 8.40 W FLDR-i100-LA3-IR24 PDF
Ø 115x22 mm IR 12 V 8.70 W FLDR-i100-LA3-IR PDF
Ø 115x22 mm UV 24 V 7.20 W FLDR-i100-LA3-UV24 PDF
Ø 115x22 mm UV 12 V 7.20 W FLDR-i100-LA3-UV12 PDF
Ø 125x24 mm White 24 V 13.92 W FLDR-i100-LA3-IP55-W PDF
Ø 125x24 mm Green 24 V 13.92 W FLDR-i100-LA3-IP55-G PDF
Ø 125x24 mm Blue 24 V 13.92 W FLDR-i100-LA3-IP55-B PDF
Ø 125x24 mm Red 12 V 14.40 W FLDR-i100-LA3-IP55-SR PDF
Ø 125x24 mm SR 24 V 14.40 W FLDR-i100-LA3-IP55-4-SR24 PDF
Ø 125 mm White 24 V 13.92 W FLDR-i100-LA3-IP67-W PDF
Ø 125 mm Green 24 V 13.92 W FLDR-i100-LA3-IP67-G PDF
Ø 125 mm Blue 24 V 13.92 W FLDR-i100-LA3-IP67-B PDF
Ø 115x22 mm White 24 V 13.44 W FLDR-i100-LA3-4-W PDF
Ø 115x22 mm Green 24 V 13.44 W FLDR-i100-LA3-4-G PDF
Ø 115x22 mm Blue 24 V 13.44 W FLDR-i100-LA3-4-B PDF
Ø 115x22 mm Red 24 V 14.40 W FLDR-i100-LA3-4-SR24 PDF
Ø 115x22 mm IR 24 V 7.20 W FLDR-i100-LA3-4-IR24 PDF
Ø 115x22 mm IR 12 V 8.40 W FLDR-i100-LA3-4-IR12 PDF
Ø 115x22 mm White 24 V 11.52 W FLDR-i100-LA3-8-W PDF
Ø 115x22 mm Green 24 V 11.52 W FLDR-i100-LA3-8-G PDF
Ø 115x22 mm Blue 24 V 11.52 W FLDR-i100-LA3-8-B PDF
FLDR-132-LA3 Ø 132x22 mm White 24 V 17.28 W FLDR-i132-LA3-W PDF
Ø 132x22 mm Green 24 V 17.28 W FLDR-i132-LA3-G PDF
Ø 132x22 mm Blue 24 V 17.28 W FLDR-i132-LA3-B PDF
Ø 132x22 mm SR 24 V 15.12 W FLDR-i132-LA3-SR24 PDF
Ø 132x22 mm SR 12 V 10.08 W FLDR-i132-LA3-SR PDF
Ø 132x22 mm IR 24 V 10.80 W FLDR-i132-LA3-IR24 PDF
Ø 132x22 mm IR 12 V 10.80 W FLDR-i132-LA3-IR PDF
Ø 132x22 mm UV 24 V 8.16 W FLDR-i132-LA3-UV24 PDF
Ø 132x22 mm RGB 24 V 14.88 W FLDR-i132-LA3-RGB PDF
Ø 140 mm White 24 V 17.28 W FLDR-i132-LA3-IP55-W PDF
Ø 140 mm Green 24 V 17.28 W FLDR-i132-LA3-IP55-G PDF
Ø 140 mm Blue 24 V 17.28 W FLDR-i132-LA3-IP55-B PDF
Ø 140 mm Red 24 V 10.08 W FLDR-i132-LA3-IP55-R24 PDF
Ø 140 mm Red 12 V 10.08 W FLDR-i132-LA3-IP55-R PDF
Ø 140 mm IR 24 V 10.80 W FLDR-i132-LA3-IP55-IR24 PDF
Ø 140 mm IR 12 V 10.80 W FLDR-i132-LA3-IP55-IR PDF
Ø 140 mm UV 24 V 20.16 W FLDR-i132-LA3-IP55-UV24 PDF
Ø 140 mm White 24 V 17.28 W FLDR-i132-LA3-IP65-W PDF
Ø 140 mm SR 24 V 15.12 W FLDR-i132-LA3-IP65-SR24 PDF
Ø 132x22 mm White 24 V 17.28 W FLDR-i132-LA3-4-W PDF
Ø 132x22 mm Green 24 V 17.28 W FLDR-i132-LA3-4-G PDF
Ø 132x22 mm Blue 24 V 17.28 W FLDR-i132-LA3-4-B PDF
Ø 132x22 mm SR 24 V 17.28 W FLDR-i132-LA3-4-SR24 PDF
FLDR-150-LA3 Ø 165 mm White 24 V 20.16 W FLDR-i150-LA3-W PDF
Ø 165 mm Green 24 V 20.16 W FLDR-i150-LA3-G PDF
Ø 165 mm Blue 24 V 20.16 W FLDR-i150-LA3-B PDF
Ø 165 mm SR 24 V 20.88 W FLDR-i150-LA3-SR24 PDF
FLDR-170-LA3 Ø 172 mm White 24 V 24.00 W FLDR-i170-LA3-W PDF
Ø 172 mm Green 24 V 24.00 W FLDR-i170-LA3-G PDF
Ø 172 mm Blue 24 V 24.00 W FLDR-i170-LA3-B PDF
Ø 172 mm SR 24 V 25.20 W FLDR-i170-LA3-SR24 PDF
Ø 172 mm SR 12 V 16.80 W FLDR-i170-LA3-SR PDF
Ø 172 mm IR 24 V 13.80 W FLDR-i170-LA3-IR24 PDF
Ø 172 mm IR 12 V 15.00 W FLDR-i170-LA3-IR PDF
Ø 172 mm UV 24 V 12.00 W FLDR-i170-LA3-UV24 PDF
Ø 172x23 mm White 24 V 23.04 W FLDR-i170-LA3-8-W PDF
Ø 172x23 mm Green 24 V 23.04 W FLDR-i170-LA3-8-G PDF
Ø 172x23 mm Blue 24 V 23.04 W FLDR-i170-LA3-8-B PDF
Ø 172x23 mm White 24 V 12.00 W FLDR-i170-LA3-HC180-W PDF
Ø 172x23 mm Green 24 V 12.00 W FLDR-i170-LA3-HC180-G PDF
Ø 172x23 mm Blue 24 V 12.00 W FLDR-i170-LA3-HC180-B PDF
Ø 172x23 mm SR 24 V 7.20 W FLDR-i170-LA3-HC180-SR24 PDF
Ø 172x23 mm IR 12 V 7.56 W FLDR-i170-LA3-HC180-IR PDF
Ø 172 x 23 mm RGB 24 V 13.92 W FLDR-Si170-LA3-RGB PDF
FLDR-220-LA3 Ø 220x23 mm White 24 V 28.80 W FLDR-i220-LA3-W PDF
Ø 220x23 mm Green 24 V 28.80 W FLDR-i220-LA3-G PDF
Ø 220x23 mm Blue 24 V 28.80 W FLDR-i220-LA3-B PDF
Ø 220x23 mm SR 24 V 30.24 W FLDR-i220-LA3-SR24 PDF
Ø 220x23 mm SR 12 V 30.24 W FLDR-i220-LA3-SR PDF
Ø 220x23 mm IR 24 V 16.80 W FLDR-i220-LA3-IR24 PDF
Ø 220x23 mm IR 12 V 18.00 W FLDR-i220-LA3-IR PDF
Ø 220x25 mm White 24 V 28.80 W FLDR-i220-LA3-IP67-W PDF
Ø 220x25 mm Green 24 V 28.80 W FLDR-i220-LA3-IP67-G PDF
Ø 220x25 mm Blue 24 V 28.80 W FLDR-i220-LA3-IP67-B PDF
Ø220x23 mm White 24 V 10.08 W FLDR-i220-LA3-HC125-W PDF
Ø220x23 mm Green 24 V 10.08 W FLDR-i220-LA3-HC125-G PDF
Ø220x23 mm Blue 24 V 10.08 W FLDR-i220-LA3-HC125-B PDF
Ø220x23 mm SR 24 V 10.08 W FLDR-i220-LA3-HC125-SR24 PDF
Ø220x23 mm IR 12 V 6.36 W FLDR-i220-LA3-HC125-IR PDF
220x23 mm White 24 V 11.52 W FLDR-i220-LA3-HC140-W PDF
220x23 mm Green 24 V 11.52 W FLDR-i220-LA3-HC140-G PDF
220x23 mm Blue 24 V 11.52 W FLDR-i220-LA3-HC140-B PDF
220x23 mm SR 24 V 11.52 W FLDR-i220-LA3-HC140-SR24 PDF
220x23 mm IR 12 V 7.20 W FLDR-i220-LA3-HC140-IR PDF
220 x 23 mm mm White 24 V 14.40 W FLDR-i220-LA3-HC180-W PDF
220 x 23 mm mm Green 24 V 14.40 W FLDR-i220-LA3-HC180-G PDF
220 x 23 mm mm Blue 24 V 14.40 W FLDR-i220-LA3-HC180-B PDF
220 x 23 mm mm SR 24 V 13.68 W FLDR-i220-LA3-HC180-SR24 PDF
FLDR-250-LA3 Ø 250 x 23 mm White 24 V 34.56 W FLDR-i250-LA3-W PDF
Ø 250 x 23 mm Green 24 V 34.56 W FLDR-i250-LA3-G PDF
Ø 250 x 23 mm Blue 24 V 34.56 W FLDR-i250-LA3-B PDF
Ø 250 x 23 mm SR 24 V 30.24 W FLDR-i250-LA3-SR24 PDF
Ø 250 x 23 mm IR 12 V 21.60 W FLDR-i250-LA3-IR PDF
Ø 250 x 23 mm UV 24 V 15.36 W FLDR-i250-LA3-UV PDF
Ø 250x23 mm White 24 V 34.56 W FLDR-i250-LA3-4-W PDF
Ø 250x23 mm Green 24 V 34.56 W FLDR-i250-LA3-4-G PDF
Ø 250x23 mm Blue 24 V 34.56 W FLDR-i250-LA3-4-B PDF
Ø 250x23 mm SR 24 V 31.68 W FLDR-i250-LA3-4-SR24 PDF
Ø 250x23 mm IR 12 V 21.60 W FLDR-i250-LA3-4-IR PDF
FLDR-280-LA3 280 mm RGB 24 V 37.92 W FLDR-i280-LA3-RGB PDF
Ø 280 mm White 24 V 34.56 W FLDR-i280-LA3-4-W PDF
Ø 280 mm Green 24 V 34.56 W FLDR-i280-LA3-4-G PDF
Ø 280 mm Blue 24 V 34.56 W FLDR-i280-LA3-4-B PDF
FLDR-300-LA3 Ø 300 mm White 24 V 40.32 W FLDR-i300-LA3-W PDF
Ø 300 mm Green 24 V 40.32 W FLDR-i300-LA3-G PDF
Ø 300 mm Blue 24 V 40.32 W FLDR-i300-LA3-B PDF
FHDR-426-LA3 Ø 466.8 x 23 mm White 24 V 96.00 W FHDR-Si426-LA3-W PDF
Ø 466.8 x 23 mm Green 24 V 96.00 W FHDR-Si426-LA3-G PDF
Ø 466.8 x 23 mm Blue 24 V 96.00 W FHDR-Si426-LA3-B PDF
