Grundwissen Beleuchtungsaufbau

Reflexionsgesetz

Reflektionsgesetz

Die Hauptaufgabe der Beleuchtung besteht darin einen bestmöglichen Kontrastunterschied zwischen dem Fehlermerkmal zum Bauteil zu schaffen. Der Beleuchtungswinkel und die Beleuchtungsform hat hierbei einen maßgeblichen Einfluss wie die Prüf- und Fehlermerkmale im Bild sichtbar werden.

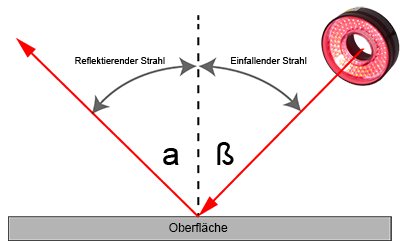

Die Grundregel bei der Anordnung von Beleuchtungen ist das Reflexionsgesetz:
Einfallswinkel des Lichts = Ausfallswinkel des Lichts

Durch die Anordnung kann das Licht von oben, gewinkelt von einer Seite oder beidseitig, horizontal einstrahlend oder von der Unterseite auf das Prüfobjekt geworfen werden. Je nach Oberflächenstruktur, Materialbeschaffenheit und Form wird das Licht auf dem Prüfobjekt und seinen Fehlermerkmalen reflektiert, gestreut, absorbiert, transmittiert oder es wird ein Schattenwurf erzeugt. Außer dem Beleuchtungswinkel ist es von Bedeutung ob das Licht direkt oder diffus auf das Prüfobjekt trifft. Dasselbe Objekt führt je nach Positionierung des Lichts zu einem völlig unterschiedlichen Ergebnis im Kamerabild.

Beleuchtungswinkel

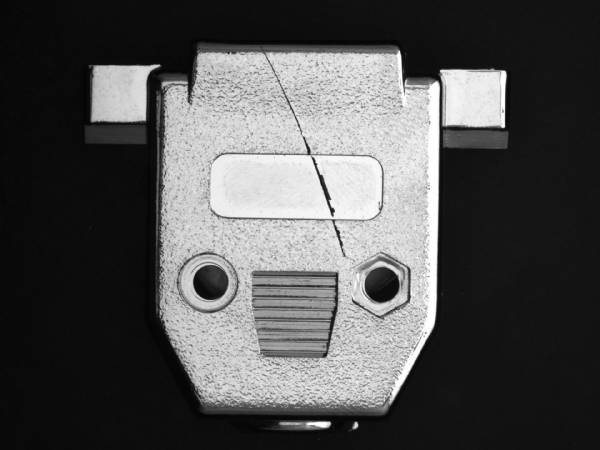

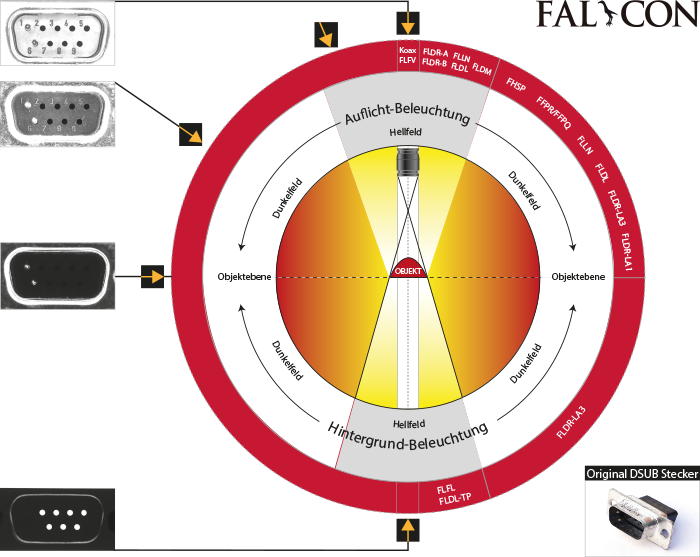

Der Beleuchtungsaufbau soll den ungefähren Winkel veranschaulichen, mit dem das Licht auf den D-SUB Stecker trifft

Beleuchtungsaufbau

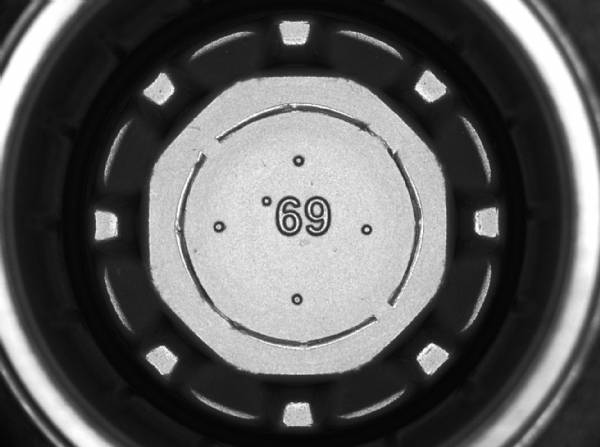

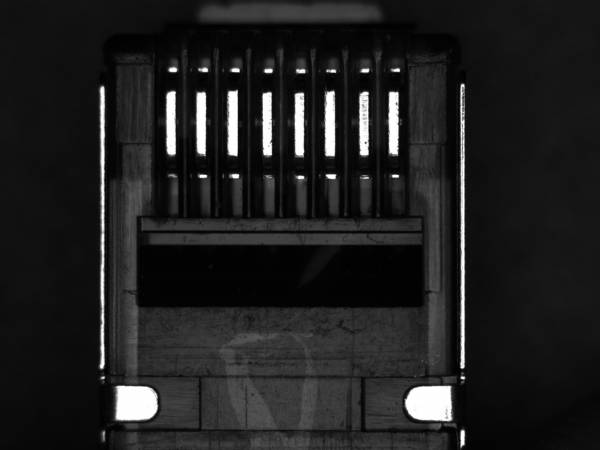

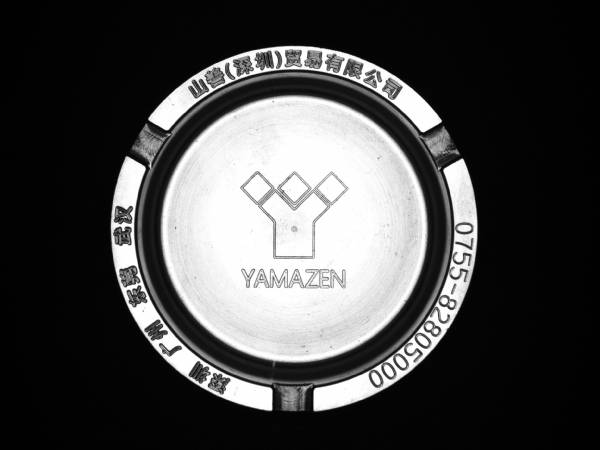

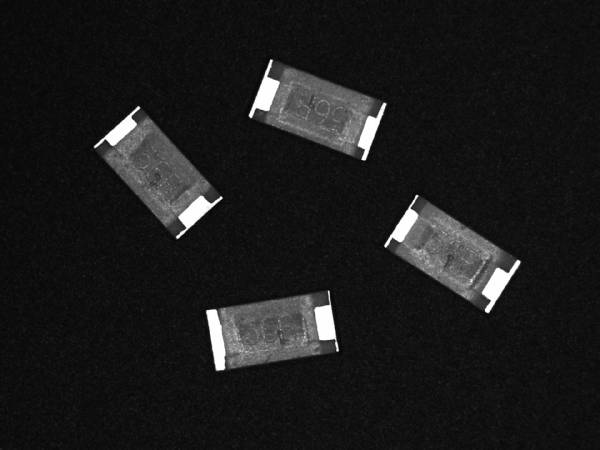

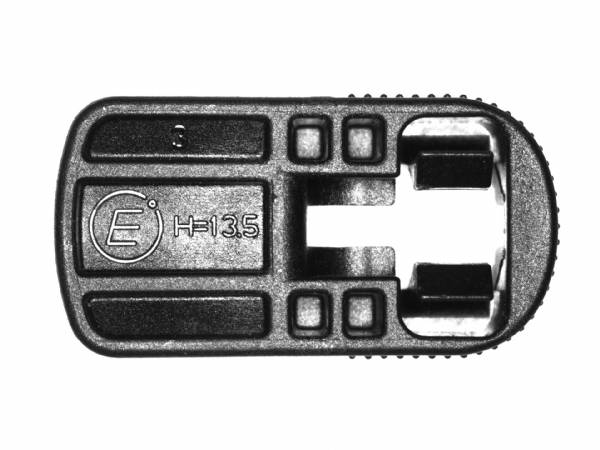

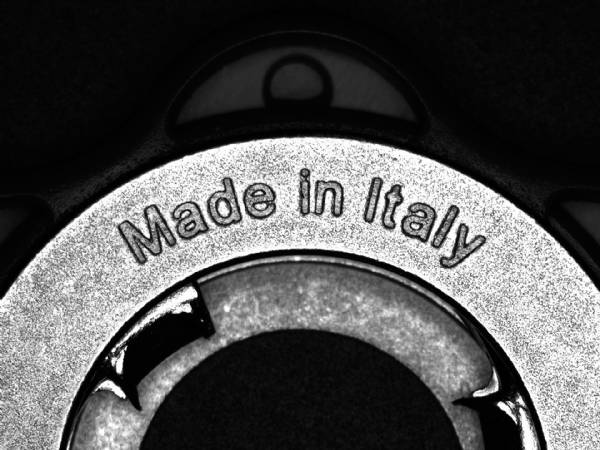

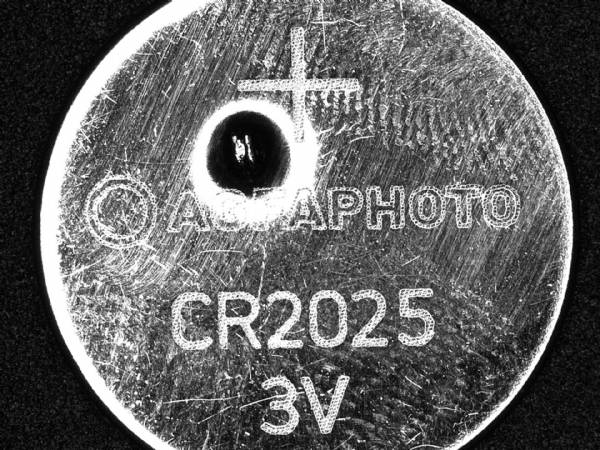

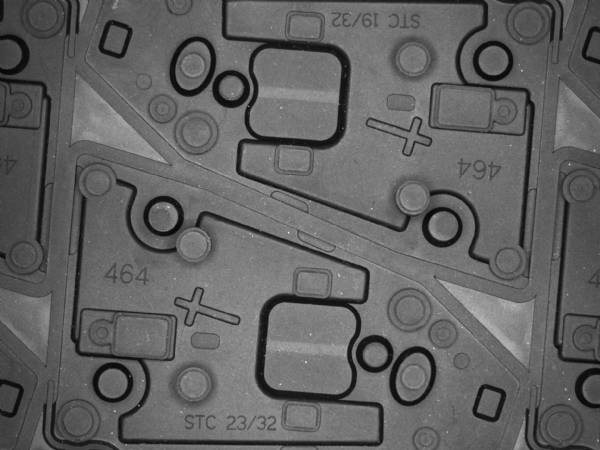

Auflicht Direkt

Direktes Auflicht kann genutzt werden, wenn stark reflektierende Oberflächen auf Prägungen, Schraffuren oder weniger stark reflektierende Farben untersucht werden sollen.

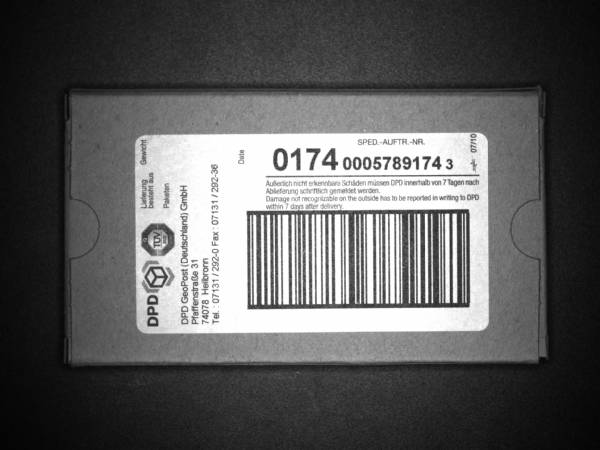

fldr a aufkleber auflicht
FLDL

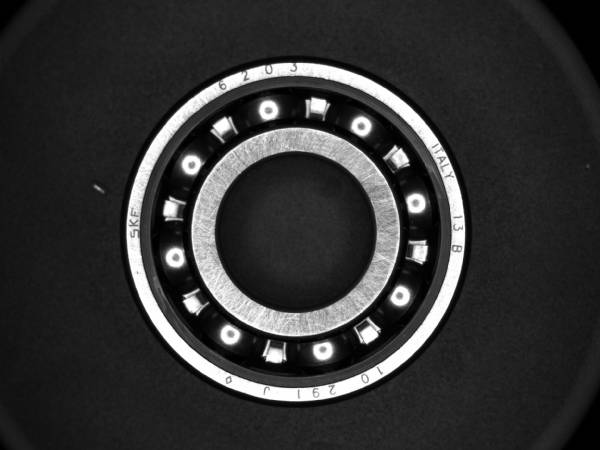

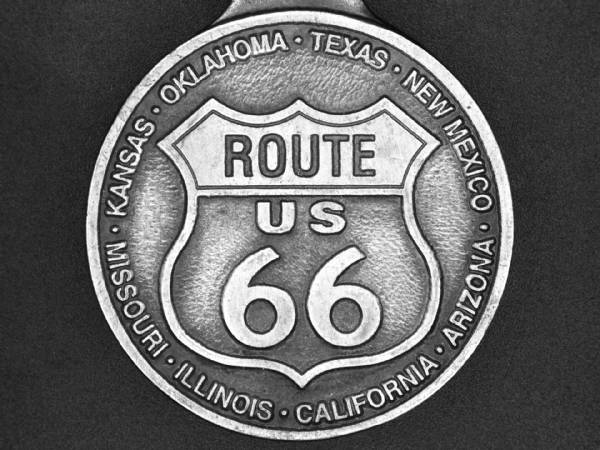

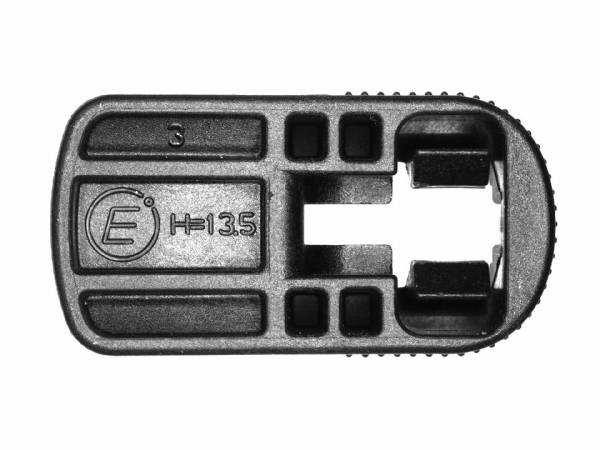

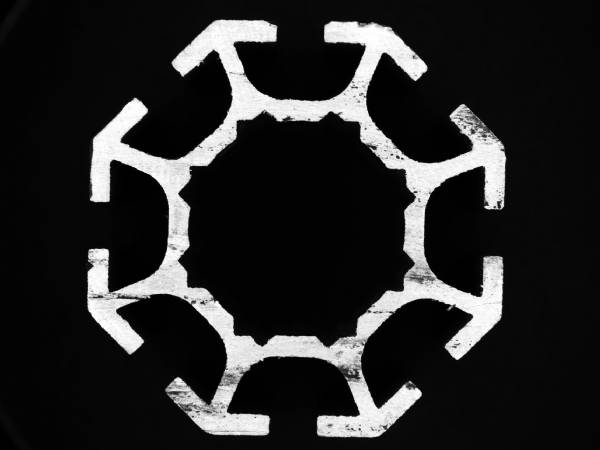

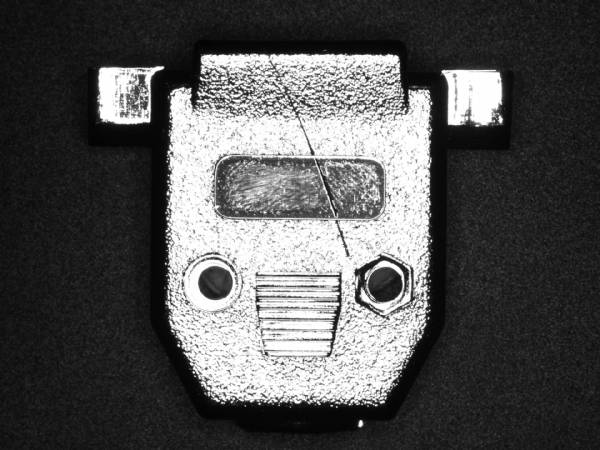

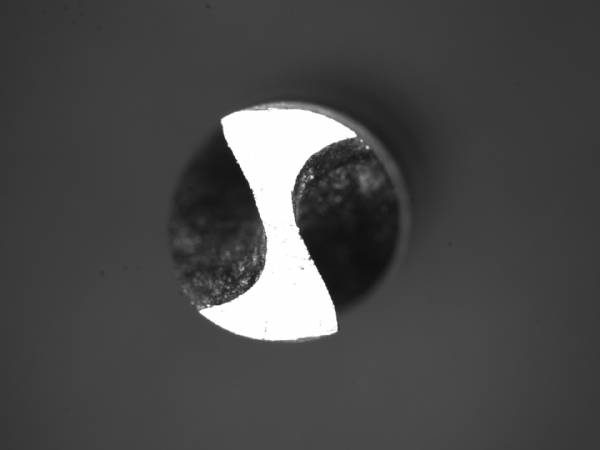

Auflicht Gewinkelt

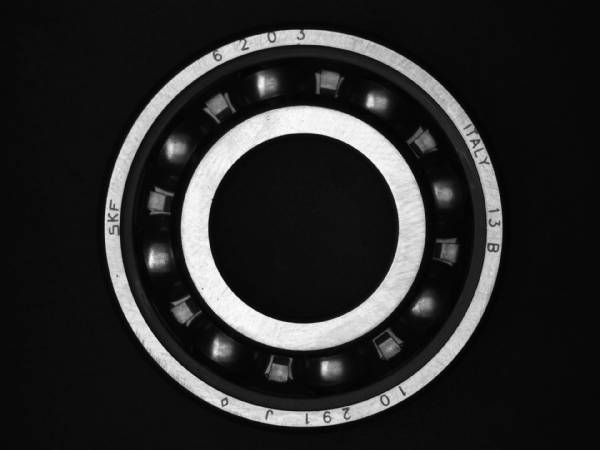

Gewinkeltes Auflicht ist, ähnlich dem direkten Auflicht, hervorragend für die Untersuchung von Oberflächenstrukturen geeignet. Durch die leichte Neigung der LEDs werden schräge Kanten besser hervorgehoben und es entstehen leichte Schatten in Vertiefungen.

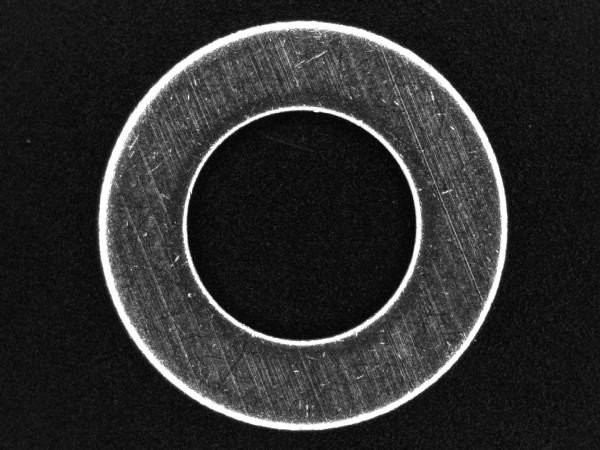

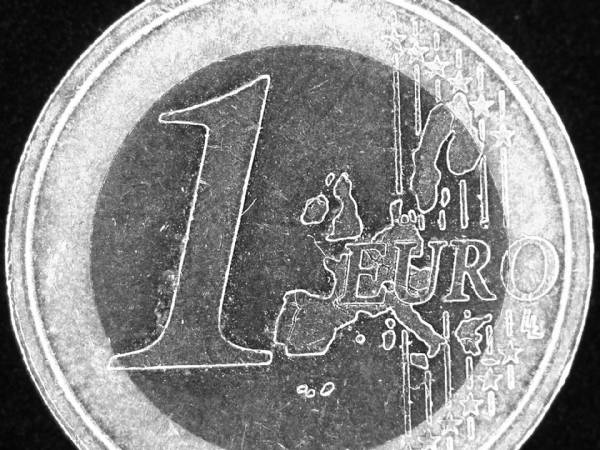

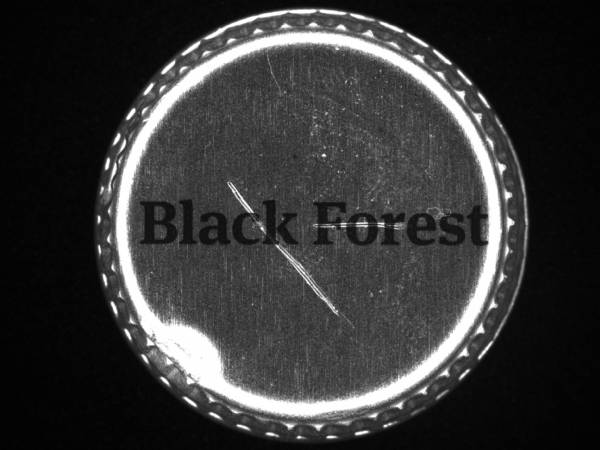

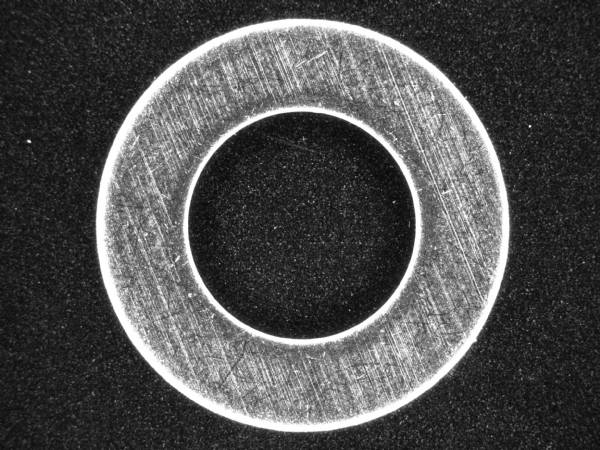

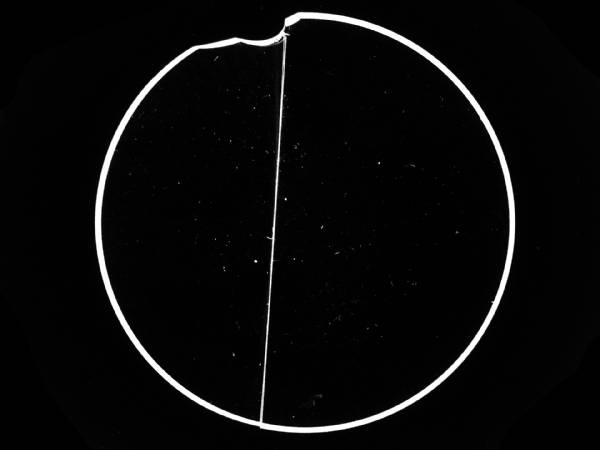

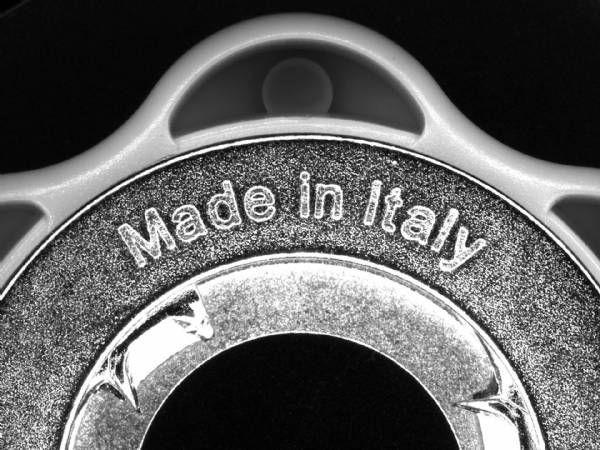

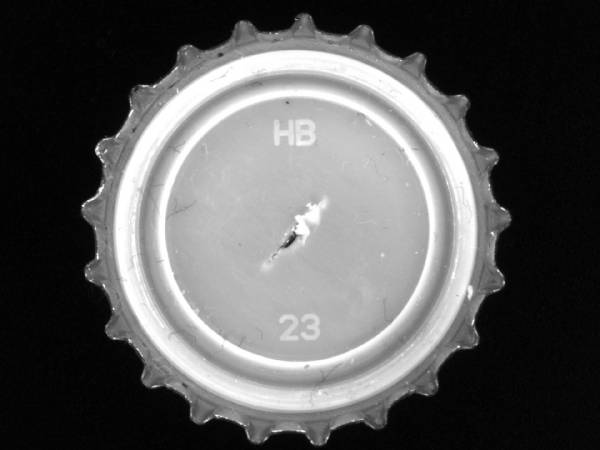

Dunkelfeld gewinkelt

Die Dunkelfeldbeleuchtung hebt schräge Kanten wie Kratzer hervor und lässt dabei die gerade Fläche dunkel erscheinen.

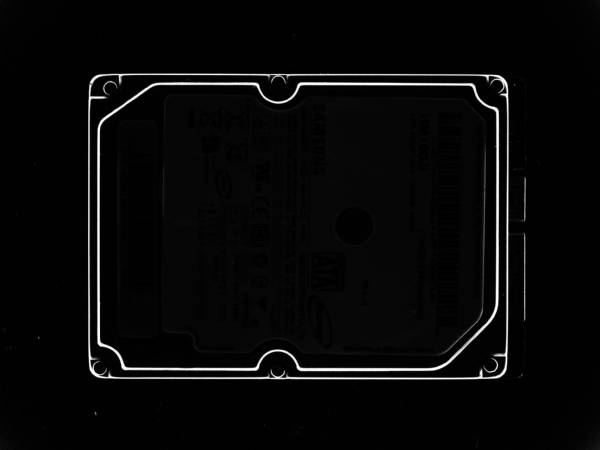

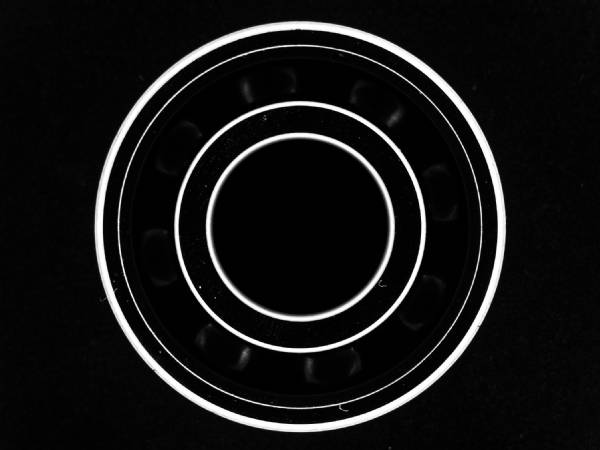

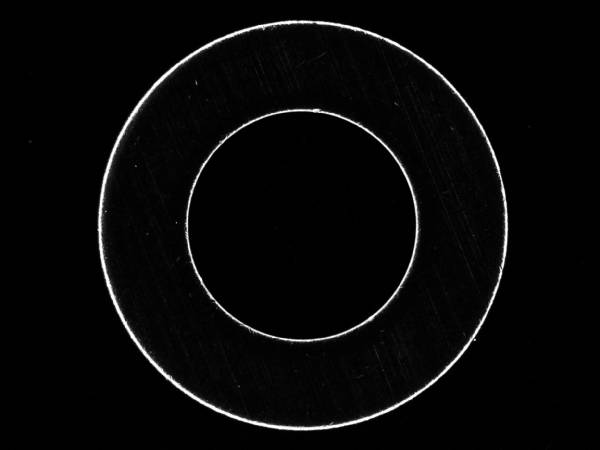

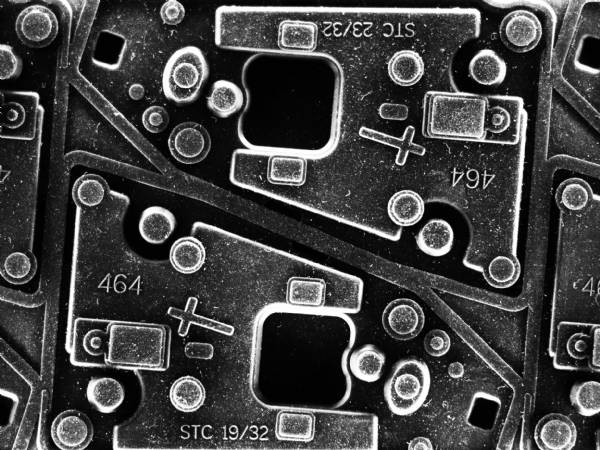

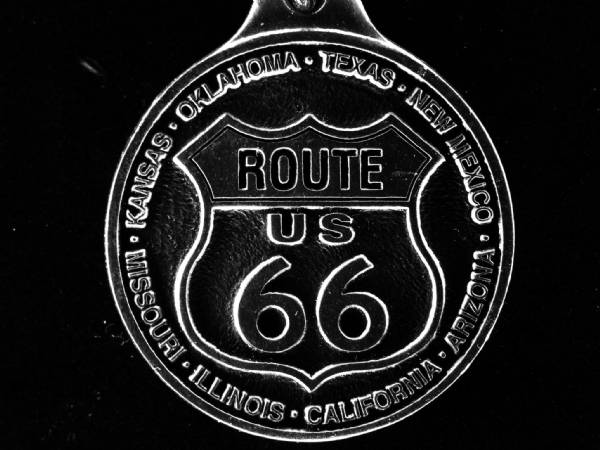

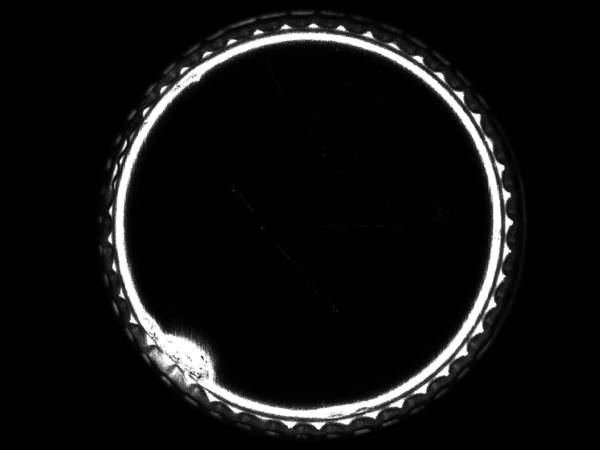

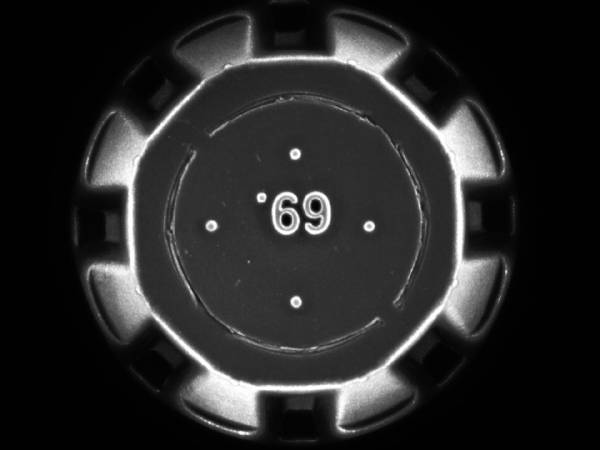

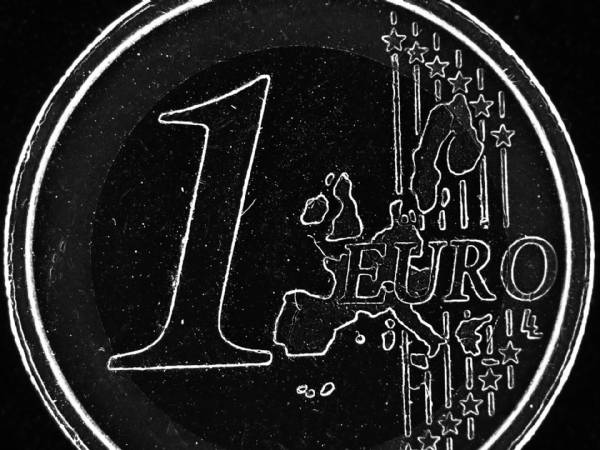

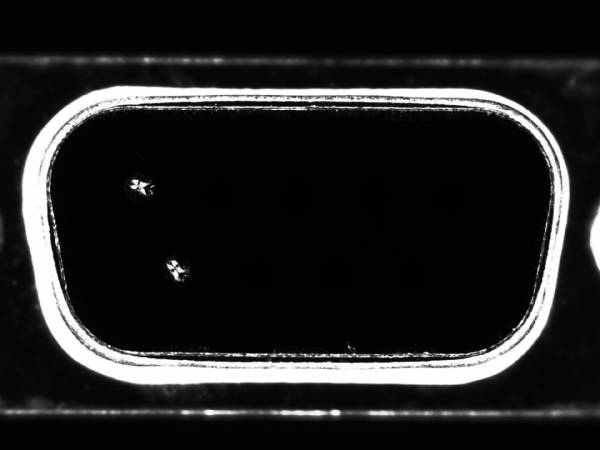

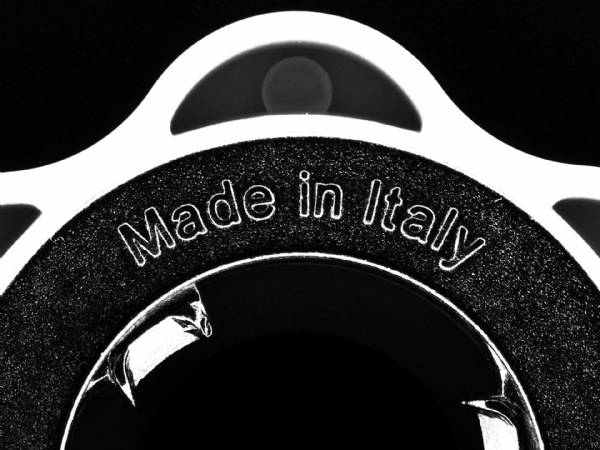

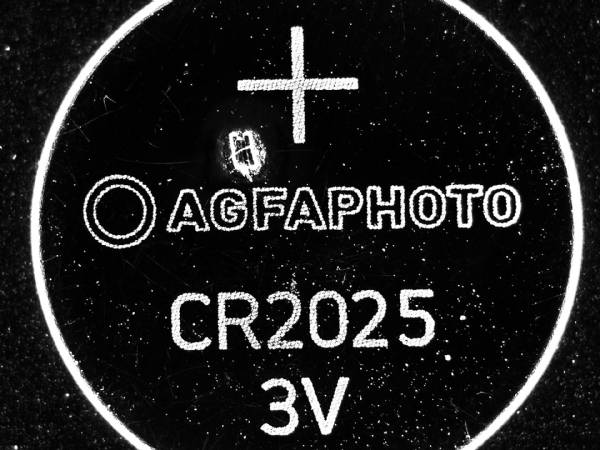

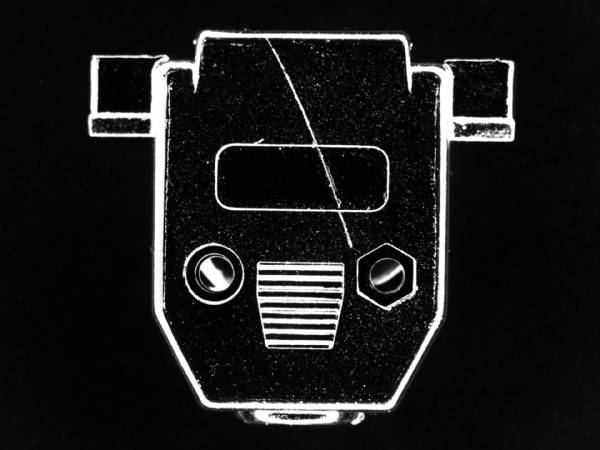

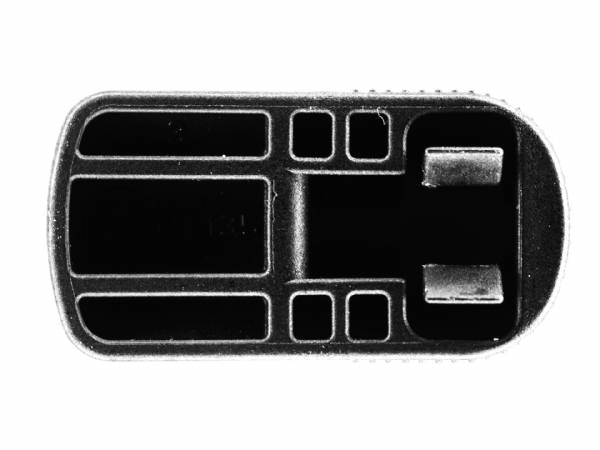

Dunkelfeld horizontal

Die horizontale Dunkelfeldbeleuchtung wird oftmals zur Positionskontrolle verwendet. Sie schaffen enormen Kontrast zwischen hell erleuchteten Kanten und schwarz erscheinenden Flächen.

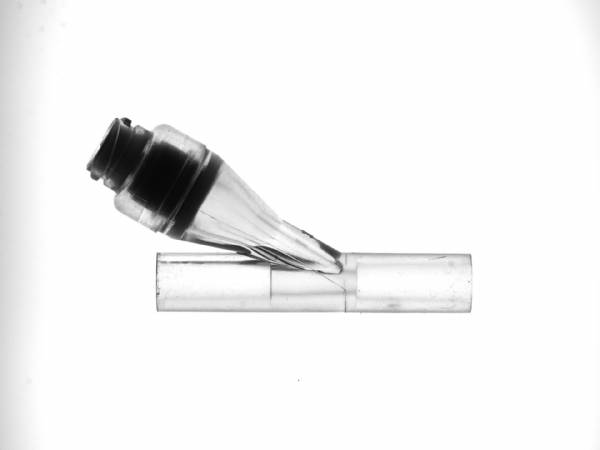

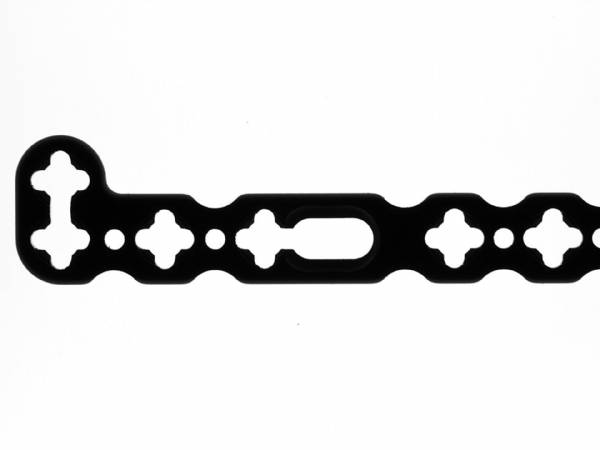

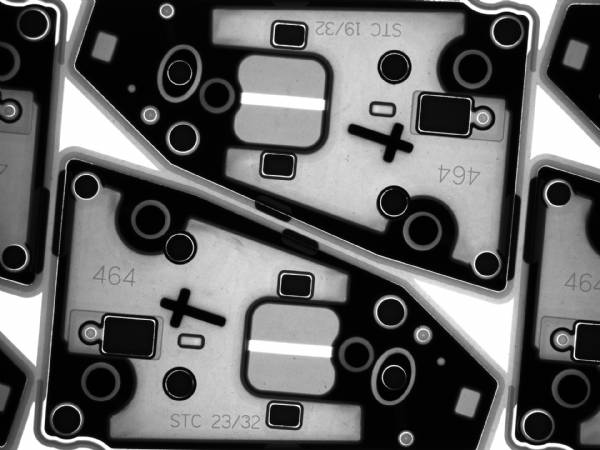

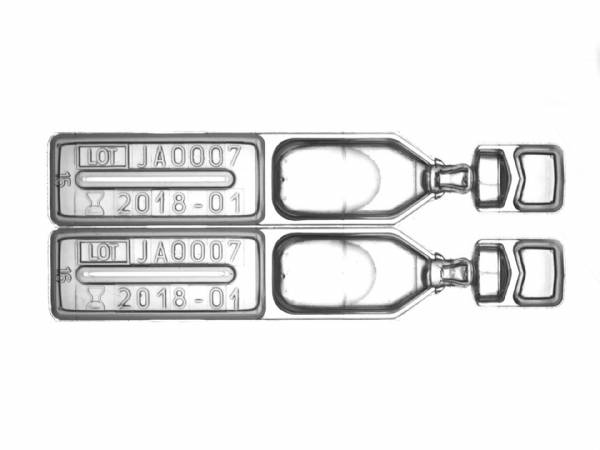

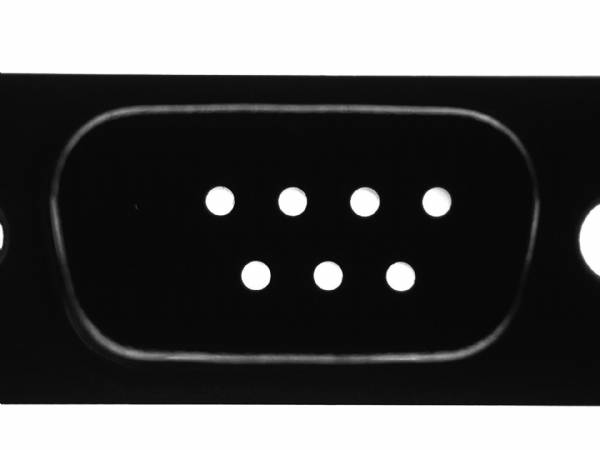

Durchlicht

Das Durchlicht kann zum Durchleuchten von dünnen Materialien verwendet werden. Somit können Einschlüsse detektiert werden. Zudem ist eine Positionskontrolle von undurchsichtigen Teilen sehr gut umsetzbar.

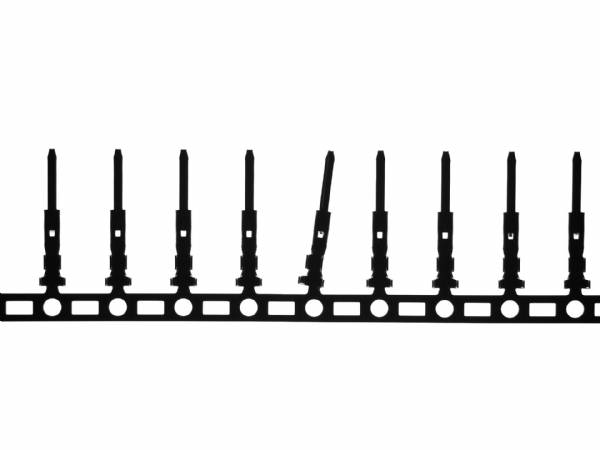

fldl tp 9x106
FLDL-TP

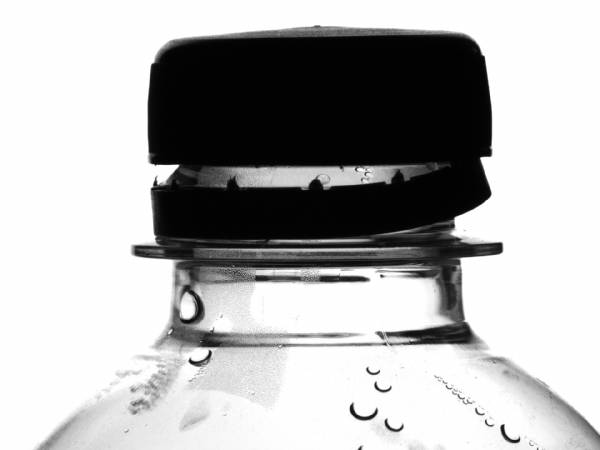

fldl tp flaschendeckel
FLDL-TP

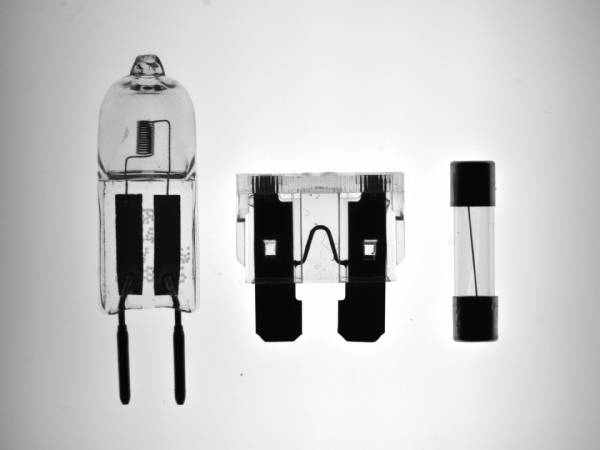

fldl tp sicherung
FLDL-TP

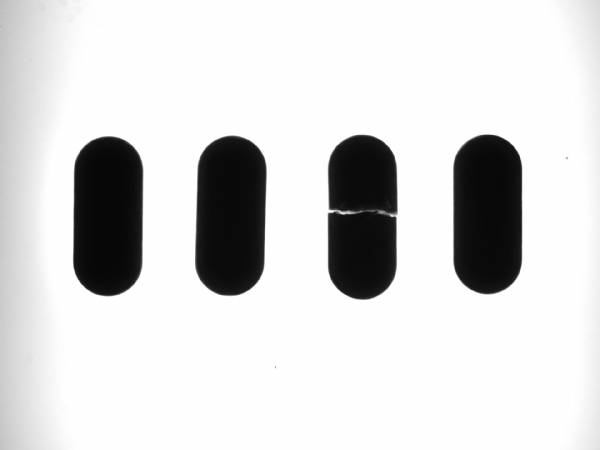

fldl tp tablette
FLDL-TP
fldl tp dsub
FLDL-TP

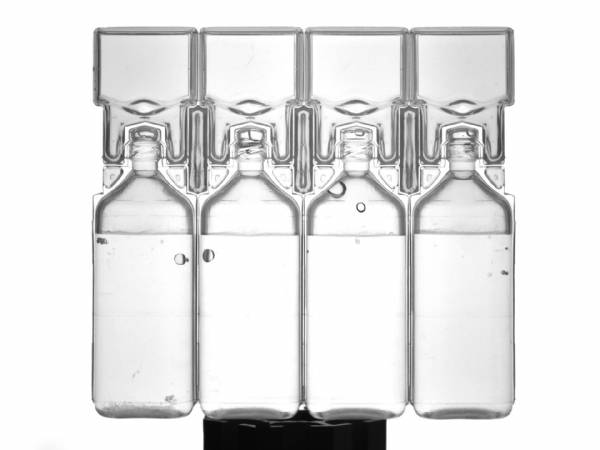

fldl tp ir plastikflaschen
FLDL-TP
fldl tp pharma
FLDL-TP

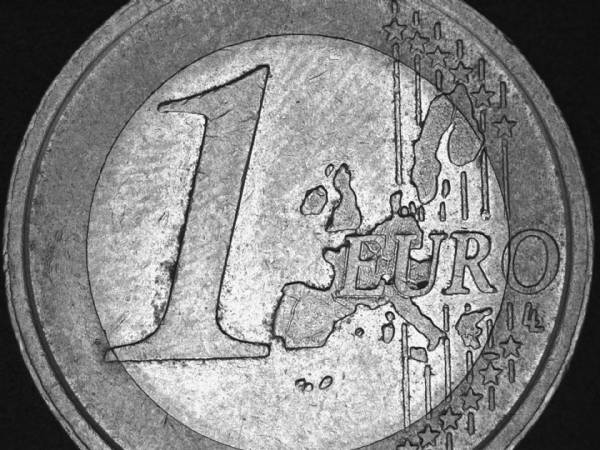

Koaxial

Die Koaxialbeleuchtung schafft eine homogene Ausleuchtung von stark spiegelnden Flächen und erzeugt dank des intern verbauten, einseitig durchlässigen Spiegels eine Ausleuchtung ohne Kameraloch.

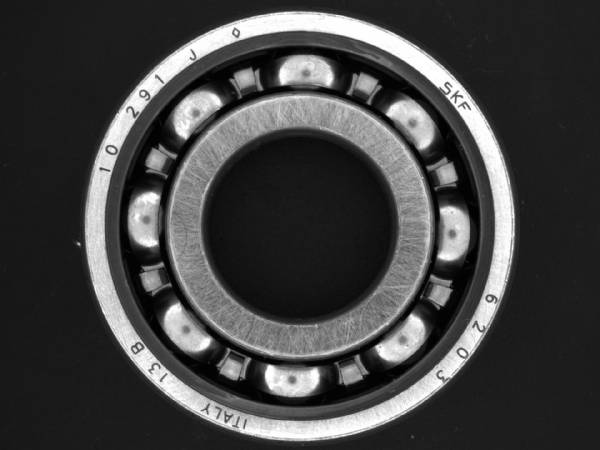

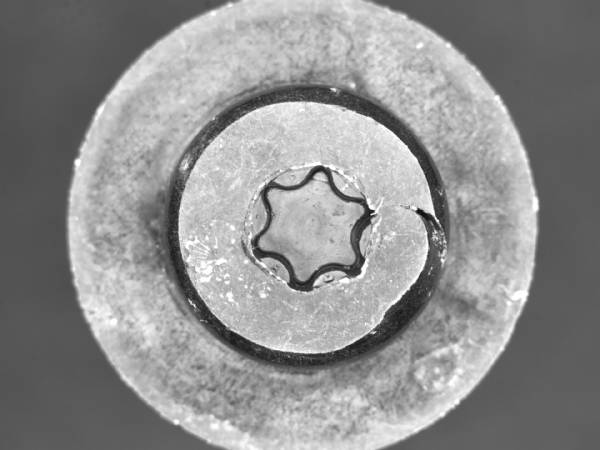

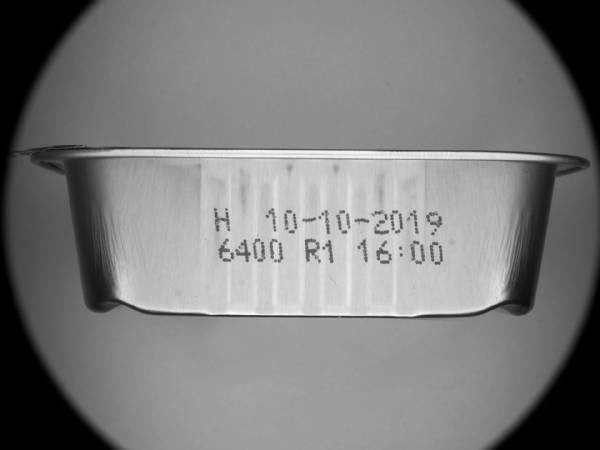

Dom

Die Domleuchte schafft es, unebene Strukturen auszuleuchten und somit Höhenunterschiede verschwinden zu lassen. Zudem erscheinen glänzende Oberflächen durch das indirekte und extrem diffuse Licht matter als bei direktem Licht.

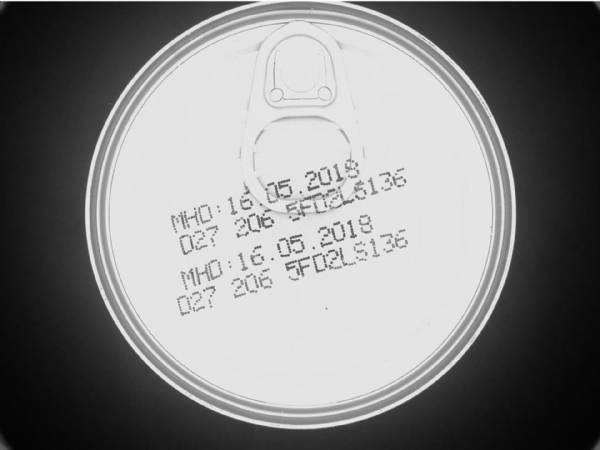

fldm i200 r24 wd10mm
FLDM-i200
