Gewinkelte Ringbeleuchtung

Die FLDR-B-Serie ist eine gewinkelte Auflichtbeleuchtung. Die Neigung der LEDs ist von der Beleuchtungsgröße abhängig, sie liegt zwischen 19° und 45° zur Horizontalen. Der Winkel verhindert Schattenbildung und sorgt für eine starke Lichtbündelung. Die FLDR-B eignet sich ideal zum Ausleuchten von runden und matten Prüfobjekten, liefert jedoch auch bei anderen Oberflächen und Formen oftmals hervorragende Ergebnisse. So sind durch den Einsatz des optional erhältlichen Diffusors oder Polfilters auch Merkmale auf reflektierenden Prüfobjekten zu detektieren. Für besonders lichtstarke Applikationen sind auch Highpower Varianten verfügbar.

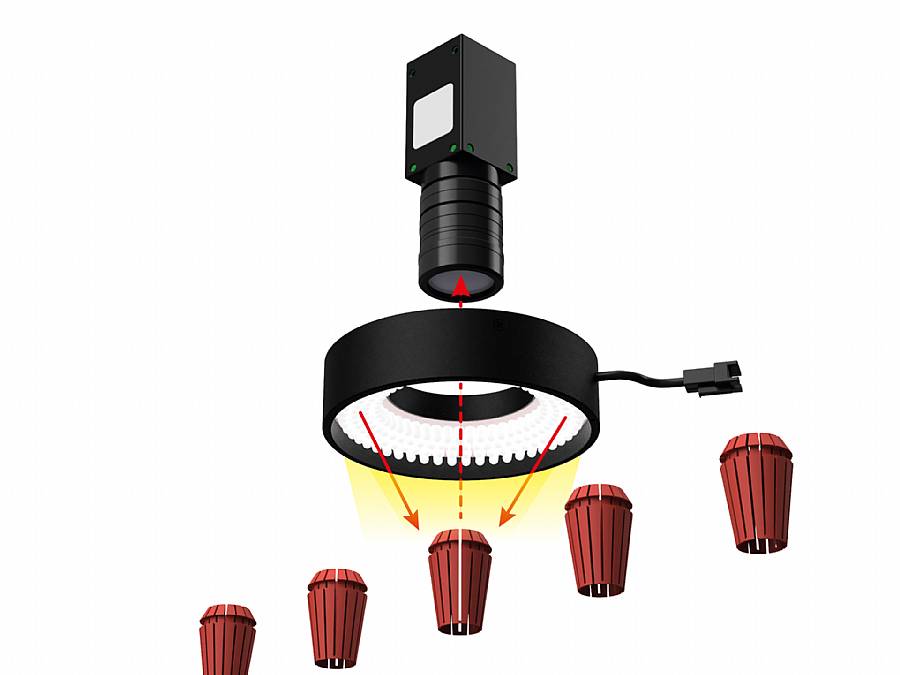

Aufbau FLDR-B
Anwendungsbeispiele

Erkennung von Farbmerkmalen, Unterscheidung von glänzenden zu matten Oberflächen. Runde Objekte mit geringer Neigung der Oberfläche.

Ausführungsvarianten
  • Farben: W, SR, G, B, IR875, UV365, UV375, UV400, RGB
  • Schutzklasse: Standard IP30, lieferbar ist bis IP67
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
  • Sonderlösungen: Segmentbeleuchtung
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Diffusoren
  • Polarisationsfilter
  • Befestigungen
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Gewinkelt

Gehäuseform:

Licht: Auflicht

Runde Abmessung
Model Size FOV Color Volt Watt Name PDF
FLDR-20B Ø 20x12 mm Ø 6 mm White 24 V 0.96 W FLDR-Si20B-W PDF
Ø 20x12 mm Ø 6 mm Green 24 V 0.96 W FLDR-Si20B-G PDF
Ø 20x12 mm Ø 6 mm Blue 24 V 0.96 W FLDR-Si20B-B PDF
Ø 20x12 mm Ø 6 mm Red 24 V 0.96 W FLDR-Si20B-R24 PDF
Ø 20x12 mm Ø 6 mm White 24 V 0.96 W FLDR-Si20B-IP54-W PDF
Ø 20x12 mm Ø 6 mm Green 24 V 0.96 W FLDR-Si20B-IP54-G PDF
Ø 20x12 mm Ø 6 mm Blue 24 V 0.96 W FLDR-Si20B-IP54-B PDF
FLDR-32B Ø 32x16 mm Ø 10 mm White 24 V 1.92 W FLDR-i32B-W PDF
Ø 32x16 mm Ø 10 mm Green 24 V 1.92 W FLDR-i32B-G PDF
Ø 32x16 mm Ø 10 mm Blue 24 V 1.92 W FLDR-i32B-B PDF
Ø 32x16 mm Ø 10 mm SR 12 V 1.20 W FLDR-i32B-SR PDF
Ø 32x16 mm Ø 10 mm IR 12 V 1.20 W FLDR-i32B-IR PDF
Ø 32x16 mm Ø 10 mm White 24 V 1.44 W FLDR-Si32B-W PDF
Ø 32x16 mm Ø 10 mm Green 24 V 1.44 W FLDR-Si32B-G PDF
Ø 32x16 mm Ø 10 mm Blue 24 V 1.44 W FLDR-Si32B-B PDF
Ø 32x16 mm Ø 10 mm Red 12 V 1.92 W FLDR-Si32B-R PDF
Ø 32x16 mm Ø 10 mm Red 24 V 1.92 W FLDR-Si32B-R24 PDF
Ø 32x16 mm Ø 10 mm IR 24 V 0.60 W FLDR-Si32B-IR24 PDF
Ø 32x16 mm Ø 10 mm UV 12 V 1.44 W FLDR-Si32B-UV12 PDF
FHDR-35B Ø 35x21,5 mm Ø 18 mm White 24 V 16.80 W FHDR-Si35B-W PDF
Ø 35x21,5 mm Ø 18 mm Green 24 V 16.80 W FHDR-Si35B-G PDF
Ø 35x21,5 mm Ø 18 mm Blue 24 V 16.80 W FHDR-Si35B-B PDF
FLDR-38B Ø 38,0x16,6 mm Ø 15 mm White 24 V 2.40 W FLDR-i38B-W PDF
Ø 38,0x16,6 mm Ø 15 mm Green 24 V 2.40 W FLDR-i38B-G PDF
Ø 38,0x16,6 mm Ø 15 mm Blue 24 V 2.40 W FLDR-i38B-B PDF
Ø 38,0x16,6 mm Ø 15 mm SR 24 V 1.44 W FLDR-i38B-SR24 PDF
Ø 38,0x16,6 mm Ø 15 mm SR 12 V 2.16 W FLDR-i38B-SR PDF
Ø 38,0x16,6 mm Ø 15 mm IR 24 V 1.20 W FLDR-i38B-IR24 PDF
Ø 38,0x16,6 mm Ø 15 mm IR 12 V 1.50 W FLDR-i38B-IR PDF
Ø 38,0x16,6 mm Ø 15 mm UV 24 V 0.96 W FLDR-i38B-UV24 PDF
Ø 38,0x16,6 mm Ø 15 mm UV 12 V 0.96 W FLDR-i38B-UV PDF
Ø 38,0x16,6 mm Ø 15 mm White 24 V 1.44 W FLDR-Si38B-W PDF
Ø 38,0x16,6 mm Ø 15 mm Green 24 V 1.44 W FLDR-Si38B-G PDF
Ø 38,0x16,6 mm Ø 15 mm Blue 24 V 1.44 W FLDR-Si38B-B PDF
Ø 38,0x16,6 mm Ø 15 mm Red 24 V 2.88 W FLDR-Si38B-R24 PDF
Ø 38,0x16,6 mm Ø 15 mm Red 12 V 2.40 W FLDR-Si38B-R PDF
Ø 38-180°x18,0 mm x White 24 V 0.96 W FLDR-i38NB-HC180-W PDF
Ø 38-180°x18,0 mm x Blue 24 V 0.96 W FLDR-i38NB-HC180-B PDF
Ø 38-180°x18,0 mm x Green 24 V 0.96 W FLDR-i38NB-HC180-G PDF
FLDR-45NB-HC180 Ø 45-180°x18,0 mm x Blue 24 V 1.44 W FLDR-i45NB-HC180-B PDF
Ø 45-180°x18,0 mm x Green 24 V 1.44 W FLDR-i45NB-HC180-G PDF
Ø 45-180°x18,0 mm x White 24 V 1.44 W FLDR-i45NB-HC180-W PDF
FLDR-50B Ø 49x17,20 mm Ø 25 mm White 24 V 3.84 W FLDR-i50B-W PDF
Ø 49x17,20 mm Ø 25 mm Green 24 V 3.84 W FLDR-i50B-G PDF
Ø 49x17,20 mm Ø 25 mm Blue 24 V 3.84 W FLDR-i50B-B PDF
Ø 49x17,20 mm Ø 25 mm SR 24 V 3.60 W FLDR-i50B-SR24 PDF
Ø 49x17,20 mm Ø 25 mm SR 12 V 3.96 W FLDR-i50B-SR PDF
Ø 49x17,20 mm Ø 25 mm IR 24 V 2.40 W FLDR-i50B-IR24 PDF
Ø 49x17,20 mm Ø 25 mm IR 12 V 2.40 W FLDR-i50B-IR PDF
Ø 49x17,20 mm Ø 25 mm UV 24 V 1.44 W FLDR-i50B-UV24 PDF
Ø 49x17,20 mm Ø 25 mm UV 12 V 1.44 W FLDR-i50B-UV12 PDF
Ø 49x17,20 mm Ø 25 mm White 24 V 2.88 W FLDR-Si50B-W PDF
Ø 49x17,20 mm Ø 25 mm Green 24 V 2.88 W FLDR-Si50B-G PDF
Ø 49x17,20 mm Ø 25 mm Blue 24 V 2.88 W FLDR-Si50B-B PDF
Ø 49x17,20 mm Ø 25 mm Red 24 V 3.84 W FLDR-Si50B-R24 PDF
Ø 49x17,20 mm Ø 25 mm Red 12 V 3.84 W FLDR-Si50B-R PDF
Ø 65x28 mm Ø 15 mm White 24 V 3.84 W FLDR-i50B-IP55-W PDF
Ø 65x28 mm Ø 15 mm Green 24 V 3.84 W FLDR-i50B-IP55-G PDF
Ø 65x28 mm Ø 15 mm Blue 24 V 3.84 W FLDR-i50B-IP55-B PDF
Ø 65x28 mm Ø 15 mm SR 24 V 3.60 W FLDR-i50B-IP55-SR24 PDF
Ø 65x28 mm Ø 15 mm IR 24 V 2.40 W FLDR-i50B-IP55-IR24 PDF
Ø 65x28 mm Ø 15 mm IR 12 V 2.40 W FLDR-i50B-IP55-IR PDF
Ø 65x28 mm Ø 15 mm UV 24 V 4.32 W FLDR-i50B-IP55-UV24 PDF
Ø 50-180°x18,0 mm x White 24 V 1.44 W FLDR-i50NB-HC180-W PDF
Ø 50-180°x18,0 mm x Green 24 V 1.44 W FLDR-i50NB-HC180-G PDF
Ø 50-180°x18,0 mm x Blue 24 V 1.44 W FLDR-i50NB-HC180-B PDF
Ø 50-180°x18,0 mm x SR 24 V 1.44 W FLDR-i50NB-HC180-SR24 PDF
FHDR-50B Ø 49x17,20 mm Ø 25 mm IR 12 V 25.20 W FHDR-Si50B-IR12 PDF
FLDR-55NB-HC180 Ø 55-180°x18,0 mm x White 24 V 1.44 W FLDR-i55NB-HC180-W PDF
Ø 55-180°x18,0 mm x Green 24 V 1.44 W FLDR-i55NB-HC180-G PDF
Ø 55-180°x18,0 mm x Blue 24 V 1.44 W FLDR-i55NB-HC180-B PDF
Ø 55-180°x18,0 mm x SR 24 V 1.44 W FLDR-i55NB-HC180-SR24 PDF
FLDR-60B Ø 60x22 mm Ø 25 mm SR 24 V 2.88 W FLDR-i60B-4-R24 PDF
FLDR-70B Ø 70x22,5 mm Ø 30 mm White 24 V 6.72 W FLDR-i70B-W PDF
Ø 70x22,5 mm Ø 30 mm Green 24 V 6.72 W FLDR-i70B-G PDF
Ø 70x22,5 mm Ø 30 mm Blue 24 V 6.72 W FLDR-i70B-B PDF
Ø 70x22,5 mm Ø 30 mm SR 24 V 6.48 W FLDR-i70B-SR24 PDF
Ø 70x22,5 mm Ø 30 mm SR 12 V 7.92 W FLDR-i70B-SR PDF
Ø 70x22,5 mm Ø 30 mm IR 24 V 3.60 W FLDR-i70B-IR24 PDF
Ø 70x22,5 mm Ø 30 mm IR 12 V 4.56 W FLDR-i70B-IR PDF
Ø 70x22,5 mm Ø 30 mm RGB 24 V 9.12 W FLDR-Si70B-RGB PDF
FHDR-70B Ø 70x22,5 mm Ø 30 mm White 24 V 42.00 W FHDR-Si70B-W PDF
Ø 70x22,5 mm Ø 30 mm Green 24 V 42.00 W FHDR-Si70B-G PDF
Ø 70x22,5 mm Ø 30 mm Blue 24 V 42.00 W FHDR-Si70B-B PDF
FLDR-75B Ø 75x20 mm Ø 45 mm UV 24 V 1.92 W FLDR-i75B-UV24 PDF
FHDR-75B Ø 75x20 mm Ø 45 mm UV 24 V 25.20 W FHDR-Si75B-UV24-375 PDF
Ø 75x20 mm Ø 45 mm UV 24 V 25.20 W FHDR-Si75B-UV24-365 PDF
FLDR-90B Ø 93,5x24,60 mm Ø 50 mm White 24 V 13.44 W FLDR-i90B-W PDF
Ø 93,5x24,60 mm Ø 50 mm Green 24 V 13.44 W FLDR-i90B-G PDF
Ø 93,5x24,60 mm Ø 50 mm Blue 24 V 13.44 W FLDR-i90B-B PDF
Ø 93,5x24,60 mm Ø 50 mm SR 24 V 9.60 W FLDR-i90B-SR24 PDF
Ø 93,5x24,60 mm Ø 50 mm SR 12 V 12.24 W FLDR-i90B-SR PDF
Ø 93,5x24,60 mm Ø 50 mm IR 24 V 7.20 W FLDR-i90B-IR24 PDF
Ø 93,5x24,60 mm Ø 50 mm IR 12 V 8.40 W FLDR-i90B-IR PDF
Ø 90x19,50 mm Ø 54 mm UV 24 V 5.76 W FLDR-i90B-UV24 PDF
Ø 90x19,50 mm Ø 54 mm UV 12 V 5.76 W FLDR-i90B-UV12 PDF
Ø 94x24,60 mm Ø 46 mm SR 24 V 9.60 W FLDR-i90B-IP54-SR24 PDF
Ø 94x24,60 mm Ø 46 mm White 24 V 13.44 W FLDR-i90B-IP67-W PDF
Ø 93,5x24,60 mm Ø 50 mm White 24 V 13.44 W FLDR-i90B-4-W PDF
Ø 93,5x24,60 mm Ø 50 mm Red 24 V 9.60 W FLDR-i90B-4-SR24 PDF
Ø 93,5x24,60 mm Ø 50 mm RGB 24 V 9.12 W FLDR-Si90B-RGB PDF
Ø 90x20 mm Ø 50 mm White 24 V 6.24 W FLDR-Si90B-AOI-W24 PDF
Ø 90x20 mm Ø 50 mm White 12 V 7.44 W FLDR-Si90B-AOI-W PDF
Ø 90x20 mm Ø 50 mm Green 24 V 6.24 W FLDR-Si90B-AOI-G24 PDF
Ø 90x20 mm Ø 50 mm Green 12 V 7.44 W FLDR-Si90B-AOI-G PDF
Ø 90x20 mm Ø 50 mm Blue 24 V 6.24 W FLDR-Si90B-AOI-B24 PDF
Ø 90x20 mm Ø 50 mm Blue 12 V 7.44 W FLDR-Si90B-AOI-B PDF
Ø 90x20 mm Ø 50 mm Red 24 V 8.64 W FLDR-Si90B-AOI-R24 PDF
FHDR-90B Ø 93,5x24,60 mm Ø 50 mm IR 24 V 50.40 W FHDR-Si90B-IR24 PDF
FLDR-100B Ø 103x20 mm Ø 65 mm UV 24 V 6.24 W FLDR-i100B-UV24 PDF
Ø 103x20 mm Ø 65 mm White + UV5 24 V 6.24 W FLDR-i100B-UV24-W PDF
Ø 103x20 mm Ø 65 mm White 24 V 7.68 W FLDR-i100B-4-W PDF
FHDR-100B Ø 103x20 mm Ø 65 mm White 24 V 60.70 W FHDR-Si100B-W PDF
FLDR-150B Ø 150x25 mm Ø 94 mm White 24 V 19.20 W FLDR-i150B-W PDF
FLDR-120B Ø 128x29 mm Ø 63.5 mm White 24 V 32.64 W FLDR-i120B-W PDF
Ø 128x29 mm Ø 63.5 mm Green 24 V 32.64 W FLDR-i120B-G PDF
Ø 128x29 mm Ø 63.5 mm Blue 24 V 32.64 W FLDR-i120B-B PDF
Ø 128x29 mm Ø 63.5 mm SR 24 V 28.80 W FLDR-i120B-SR24 PDF
Ø 128x29 mm Ø 63.5 mm SR 12 V 19.20 W FLDR-i120B-SR PDF
Ø 128x29 mm Ø 63.5 mm IR 24 V 20.40 W FLDR-i120B-IR24 PDF
Ø 128x29 mm Ø 63.5 mm IR 12 V 20.40 W FLDR-i120B-IR PDF
Ø 128x29 mm Ø 63.5 mm RGB 24 V 23.04 W FLDR-Si120B-RGB PDF
FLDR-230B Ø 235x40 mm Ø 145 mm White 24 V 48.00 W FLDR-i230B-W PDF
Ø 235x40 mm Ø 145 mm Blue 24 V 48.00 W FLDR-i230B-B PDF
Ø 235x40 mm Ø 145 mm Red 24 V 36.00 W FLDR-i230B-R24 PDF
Ø 235x40 mm Ø 145 mm IR 24 V 31.20 W FLDR-i230B-IR24-5 PDF
Ø 235x40 mm Ø 145 mm Red 24 V 28.80 W FLDR-i230B-4-R24 PDF
Ø 235x40 mm Ø 145 mm White 24 V 48.00 W FLDR-i230B-8-W PDF
Ø 235x40 mm Ø 145 mm Red 24 V 28.80 W FLDR-i230B-8-R24 PDF
FLDR-300B Ø 305x40 mm Ø 200 mm White 24 V 48.00 W FLDR-i300B-8-W PDF
Ø 305x40 mm Ø 200 mm Green 24 V 48.00 W FLDR-i300B-8-G PDF
Ø 305x40 mm Ø 200 mm Blue 24 V 48.00 W FLDR-i300B-8-B PDF
FLDR-i420B Ø 430x39 mm Ø 325 mm White 24 V 76.80 W FLDR-i420B-W PDF
Ø 430x39 mm Ø 325 mm White 24 V 76.80 W FLDR-i420B-8-W PDF
Ø 430x39 mm Ø 325 mm Green 24 V 76.80 W FLDR-i420B-8-G PDF
Ø 430x39 mm Ø 325 mm Blue 24 V 76.80 W FLDR-i420B-8-B PDF
